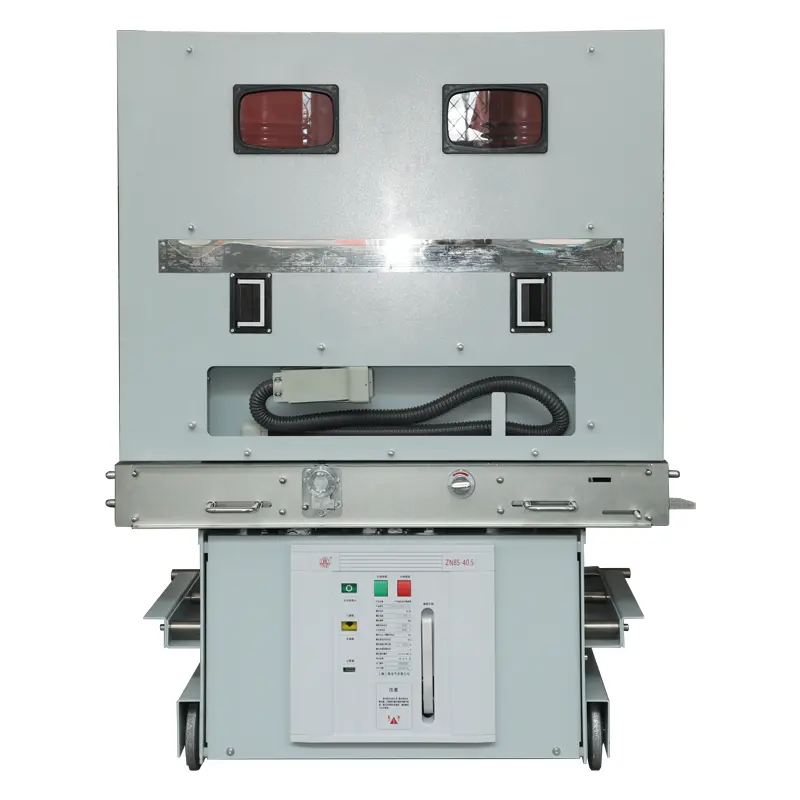

HV-vacuümstroomonderbreker voor binnenshuis

De SanGao HV-vacuümstroomonderbreker voor binnenshuis heeft een solide isolatiestructuur en maakt gebruik van geavanceerde epoxy-afdichtingstechnologie om vacuümboogbluskamers, elektrische hoofdcircuits, isolatiesteunen en andere componenten voor het eerst organisch te combineren in een geïntegreerde afgedichte paal. Het probleem van de milieutolerantie van vacuümstroomonderbrekers is met succes fundamenteel opgelost, waardoor de toepassing ervan breder is geworden.

De geïntegreerde solide afgedichte paal maakt gebruik van zelfconvectietechnologie, waardoor het probleem van warmteafvoer veroorzaakt door solide isolatiestructuren op een slimme manier wordt opgelost. De solide afgedichte hoogspanningsvacuümstroomonderbreker uit de VBR (VS1) -12-serie is een stroomonderbreker die het concept van onderhoudsvrij in China realiseert.

De toepassing van de boogbluskamer met lange levensduur van de HV Indoor Vacuum Circuit Breaker en de epoxygietafdichtingstechnologie zorgen voor de onderhoudsvrije integratie van de afgedichte paal, en het zeer betrouwbare permanente magneetbedieningsmechanisme dat kan worden gebruikt, zorgt voor de onderhoudsvrije werking van het bedieningsmechanisme. Het elektronische besturingsgedeelte verlaat de traditionele hulpschakelaar en vervangt deze door een foto-elektrische naderingsschakelaar, en maakt gebruik van een volledig elektronische voeding en intelligente besturingseenheid om de onderhoudsvrije werking van het elektronische besturingsgedeelte te garanderen

De HV-vacuümstroomonderbreker voor binnenshuis is een schakelapparaat voor binnenshuis voor driefasige AC 50 Hz-voedingssystemen met een nominale spanning van 12 kV. Het dient als beschermings- en controle-eenheid voor elektriciteitsnetapparatuur en stroomapparatuur in industriële en mijnbouwbedrijven. Geschikt voor plaatsen waar frequent gebruik met nominale werkstroom of meerdere ontkoppelingen van kortsluitstroom vereist is.

De stroomonderbreker heeft een geïntegreerd ontwerp van het bedieningsmechanisme en het lichaam van de stroomonderbreker, dat kan worden gebruikt als een vaste installatie-eenheid of kan worden uitgerust met een speciaal voortstuwingsmechanisme om een ​​handkareenheid te vormen.

De HV-vacuümstroomonderbreker voor binnenshuis is geschikt voor driefasige wisselstroomsystemen met een nominale spanning van 12KV en een frequentie van 50Hz. Het kan op grote schaal worden gebruikt in energiecentrales, onderstations, petrochemie, metallurgie, productieluchthavens en woonwijken als controle- en beveiligingsapparaat voor elektrische installaties. Het is met name geschikt voor plaatsen waar frequente werking of meerdere kortsluitstromen worden uitgeschakeld onder de nominale stroom. Het kan worden geïnstalleerd in luchtgeïsoleerde schakelinstallaties (zoals KYN28 en KYN96) voor ondersteunend gebruik. De stroomonderbreker voldoet aan de vereisten van GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vacuum Circuit Breakers", DL/T 403 "Technical Terms for Ordering 12KV~40.5kV High Voltage Vacuum Circuit Breakers" en voldoet aan de relevante vereisten van normen zoals IEC62271-100.

Gebruiksomgeving:

Omgevingstemperatuur: niet hoger dan +40C, niet lager dan -15 ℃ (opslag en transport toegestaan ​​bij -30% C);

Hoogte: niet meer dan 2000 meter;

Relatieve vochtigheid: daggemiddelde niet hoger dan 95%, maandgemiddelde niet hoger dan 90%, daggemiddelde verzadigde dampspanning niet hoger dan 2,2x10 MPa, maandgemiddelde niet hoger dan 1,8x10 ° MPa:

Seismische intensiteit: niet hoger dan niveau 8;

Een plek zonder brand, explosie, ernstige vervuiling, chemische corrosie en hevige trillingen.
