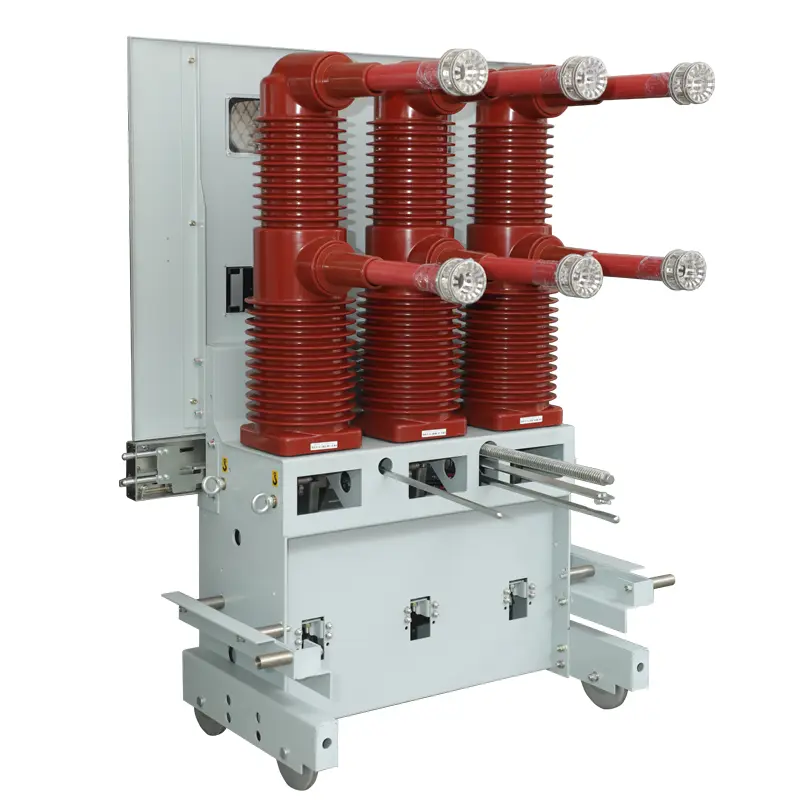

Handcart -type vacuümstroomonderbreker

De Sangao Hoogwaardige handcart -type vacuümstroomonderbreker is geschikt voor gebruik in driefasige AC 50Hz, 40,5KV -systemen en kan worden gebruikt voor laadstroom, overbelastingsstroom en foutstroom in industriële en mijnbouwbedrijven, energiecentrales en onderstations. Het is ook geschikt voor frequente bedieningsscenario's. Deze stroomonderbreker neemt een bovenste en onderste lay -outstructuur aan, waardoor de diepte van de stroomonderbreker effectief wordt verminderd.

Kenmerk

De productie van de vacuümstroomonderbreker van de handcart-type voldoet aan de Chinese nationale normen GB1984-2003 "AC hoogspanningsstroomonderbrekers", DL/T403-2000 "Technische omstandigheden voor het bestellen van 3,6-40,5kV indoor vacuümvacaturen" en relevante positieve EC-normen en heeft een betrouwbare interlokkeringsfunctie. Het bedieningsmechanisme van de stroomonderbreker is een type voorjaarsenergie -opslag, dat kan worden bediend door AC- of DC -energieopslag of handmatig wordt bediend.

De stroomonderbreker kan ook worden uitgerust met een langdurig permanente magneetbedrijfsmechanisme, met een mechanische levensduur van maximaal 20000 keer, en kan worden gebruikt in extreem frequente besturingssituaties.

De stroomonderbreker is ontworpen in een splitstructuur voor en achter, die kan worden gebruikt als een vaste installatie -eenheid of als een middelste gemonteerde eenheid met het chassis.

Door een samengestelde isolatiestructuur aan te nemen, worden de driefasige boogduiker en het bijbehorende geladen lichaam geïsoleerd door drie onafhankelijke epoxyhars isolatie -insluitingen. Na het aannemen van de samengestelde isolatiestructuur, voldoet de stroomonderbreker aan de vereisten van luchtafstand en kruipafstand onder normale bedrijfsomstandigheden en vermindert effectief het volume van de stroomonderbreker. De belangrijkste elektrische vacuümvacuümboogduiker en de dynamische en statische geleidende verbinding worden geïnstalleerd in de isolatiestructuur, waardoor de fase tot fase -afstand slechts 300 mm is.

Alle elektrische verbindingen in het hoofdcircuit zijn gefixeerd en hebben een hoge betrouwbaarheid

Gebruiksomgeving:

Hoogte: onder 3000m;

Omgevingstemperatuur: maximaal+40 ℃, minimaal -15 ℃;

Relatieve luchtvochtigheid: dagelijkse gemiddelde van maximaal 95%, maandelijks gemiddelde van maximaal 90%

Seismische intensiteit: onder niveau 8;

Plaatsen zonder vuur, explosie, corrosieve gassen en ernstige trillingen,
