Productomschrijving

Indoor AC hoogspanning vacuümlastonderbreker met aardingsschakelaar van Sangao is geschikt voor driefasig AC50Hz-ringnetwerk of terminalvoeding en industriële elektrische apparatuur, het wordt voornamelijk gebruikt voor belastingcontrole en kortsluitbeveiliging. De lastscheidingsschakelaar schakelt en onderbreekt de belastingsstroom, gesloten-lusstroom, nullasttransformator en kabellaadstroom. De combinatie kan elke stroom tot aan de nominale kortsluitstroom onderbreken. De direct werkende isolatieafstand en boogdovende kamer zijn met elkaar verbonden, met handmatige en elektrische functie. Dankzij het unieke aandrijfmechanisme kan de boogdovende kamer alleen hoge spanning dragen op het moment van sluiten en maken, wat een klein volume en een laag gewicht oplevert.

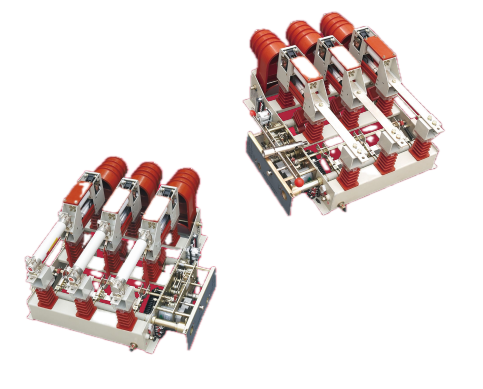

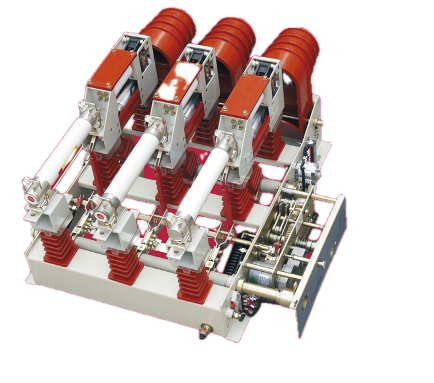

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Wat is een vacuümlastbreker?

Deze AC-hoogspanningsvacuümlastonderbreker voor binnen met aardingsschakelaar is een driefasig AC 50 Hz schakelapparaat voor binnen voor ringnetwerken, terminalvoeding en toepassingen voor industriële apparatuur. De unit maakt gebruik van een vacuümonderbreker voor boogdoving en een veerbedieningsmechanisme (handmatig of elektrisch). Een optionele aardingsschakelaar met mechanische vergrendeling en aardingssluiter zorgt voor zichtbare isolatie voor onderhoud. Indien uitgerust met zekeringen, onderbreekt het geheel kortsluitstromen via activering van de slagpin. Nominale spanning 12 kV, nominale stroom 630 A, kortstondige stroomsterkte 20 kA.

Productfuncties

Belastingstroom schakelen

AC-hoogspanningsvacuümlastonderbreker voor binnen met aardingsschakelaar maakt en breekt belastingsstromen tot 630 A onder normale bedrijfsomstandigheden, en dekt typische feeder- en transformatorbelastingen.

Stroomschakeling met gesloten lus

Schakelt gesloten-lusstromen in ringnetwerkconfiguraties, waardoor belastingoverdracht tussen feeders mogelijk wordt zonder de levering aan downstream-klanten te onderbreken.

Stroomschakeling bij nullasttransformator

Onze outdoor hoogspanningsontkoppelende vacuümonderbrekingsbelastingsschakelaar maakt en verbreekt nullaststromen van transformatoren met een capaciteit tot 1600 kVA, wat overeenkomt met de magnetiserende inschakel- en stabiele bekrachtigingsstroomniveaus van distributietransformatoren.

Kabel laadstroom schakelen

Maakt en verbreekt kabellaadstromen voor ondergrondse of bovengrondse kabelsecties, waardoor kabelfeeders kunnen worden geactiveerd en uitgeschakeld.

Kortsluitbeveiliging (met zekeringen)

Indien geconfigureerd met stroombeperkende zekeringen, activeert het slagpinmechanisme van de zekering de uitschakelbalk van de schakelaar, waardoor alle drie de fasen worden geopend bij foutdetectie. De assemblage kan elke stroom onderbreken tot aan de nominale kortsluitwaarde, waardoor een secundaire beschermingslaag ontstaat waarbij stroomopwaartse onderbrekers of relais de primaire foutoplossende apparaten zijn.

Onderhoud isolatie

De geïntegreerde aardingsschakelaar zorgt, indien gesloten, voor een zichtbare aardaansluiting aan de belastingszijde. De aardingssluiter blokkeert fysiek de toegang tot delen onder spanning, waardoor onderhoudspersoneel de isolatie kan verifiëren en veilig kan werken aan stroomafwaartse apparatuur.

Lastscheidingsschakelaar versus vacuümstroomonderbreker

Functie	Lastscheidingsschakelaar (deze eenheid)	Vacuümstroomonderbreker (VCB)
Normale belastingsstroomschakeling	Ja	Ja
Kortsluitfoutstroomonderbreking	Nee (alleen met zekeringcombinatie)	Ja (tot zijn breekvermogen)
Geïntegreerde aardingsschakelaar	Standaard optie	Niet typisch; aparte aardingsschakelaar vereist
Typische toepassing	Feeder, ringhoofd, transformator-inkomster waar de foutbeveiliging zich stroomopwaarts bevindt	Hoofdbeveiligingsapparaat voor feeders en transformatoren
Kosten	Lager	Hoger

Technische parameters

Parameter	Waarde	Interpretatie
Nominale spanning	12 kV	Compatibel met standaard 10-12 kV-distributienetwerken wereldwijd.
Nominale stroom	630 A	Ondersteunt typische feeder- en transformatorbelastingen tot 10 MVA bij 10 kV.
Korte tijd bestand tegen stroom	20 kA (voor 4 s)	Kan foutstroom geleiden totdat stroomopwaartse beveiliging de fout opheft.
Aardingsschakelaar	Optioneel (aangeduid met D)	Biedt geïntegreerde aarding met maakcapaciteit.
Bedieningsmechanisme	Veermechanisme (aangeduid /T)	Ondersteunt handmatige en elektrische bediening; in de praktijk bewezen betrouwbaarheid.

Structureel ontwerp

Direct werkende isolatieafstand en boogdovende kamerverbinding
De isolatiespleet en de vacuümonderbreker zijn mechanisch met elkaar verbonden en werken in één beweging. Dit zorgt ervoor dat de zichtbare breuk altijd gepaard gaat met een volledig geopende onderbreker.

Aandrijfmechanisme

De onderbreker wordt alleen bekrachtigd op het moment van sluiten en openen, waardoor de elektrische spanning op de vacuümkamer wordt verminderd. Dit maakt een compacter onderbrekerformaat mogelijk en verlengt de levensduur van het contact.

Aardingssluiter

Tussen de vaste en bewegende contactbuizen is een metalen sluiter geplaatst, die is vergrendeld met de aardingsschakelaar. Wanneer de aardingsschakelaar gesloten is, isoleert de sluiter de spanningvoerende delen fysiek, waardoor een zichtbare en verifieerbare aardverbinding ontstaat voor onderhoud.

Mechanische vergrendeling

Voorkomt het sluiten van de aardingsschakelaar tenzij de hoofdcontacten open zijn, en voorkomt het openen van de hoofdcontacten terwijl de aardingsschakelaar gesloten is.

Toepassingsgebieden

Indoor AC hoogspanning vacuümlastonderbreker met aardingsschakelaar heeft geweldige compatibiliteit:

1. Stedelijke ring-hoofdeenheden (RMU's) voor sectionering en belastingschakeling.

2. Transformatorinkomenspanelen en voedingskasten in industriële distributie.

3. Terminalvoedingspunten in radiale netwerken.

4. Distributienetwerken op het platteland – de eenheid kan worden gebruikt om lange feeders in secties op te delen, uitvalzones te verminderen en spanningsregeling mogelijk te maken via het schakelen van condensatorbanken.

5. Binneninstallaties in met metaal omsloten schakelapparatuur; vacuümtechnologie elimineert het gebruik van SF6-gas en de daarmee samenhangende milieuproblemen.

Bedrijfsprofiel en productiecapaciteit

Faciliteit: Locatie van 10 mu (6.667 m²) in Liushi, Zhejiang, met 10.000 m² productievloeroppervlak.

Personeelsbestand: 120 medewerkers, waaronder 20 middelgrote tot hogere technische professionals. Maatschappelijk kapitaal RMB 81,68 miljoen, totale activa ongeveer RMB 200 miljoen.

Certificeringen: ISO 9001:2008 (kwaliteit), ISO 14001 (milieu), ISO 45001 (gezondheid en veiligheid op het werk).

Procesbeheersing: ERP-systeem voor materiaalinkoop, productie en traceerbaarheid. Routinematig testen omvat diëlektrische weerstand, mechanische werking en controles van de contactweerstand op elke eenheid.

Technische partnerschappen: Samenwerkingen met Xi'an Senyuan, Beijing Electrical Research Institute en Xi'an High Voltage Research Institute voor typetests en standaardnaleving.

Veelgestelde vragen

Vraag 1: Kan deze AC-hoogspanningsvacuümlastonderbreker voor binnen met aardingsschakelaar een vacuümonderbreker vervangen?
Nee. Het is alleen ontworpen voor het schakelen van belastingen. Voor kortsluitbeveiliging moet deze worden gecombineerd met zekeringen of gebruik maken van stroomopwaartse stroomonderbrekers.

Vraag 2: Welk onderhoud is vereist voor de vacuümonderbreker?
De vacuümonderbreker is afgedicht en onderhoudsvrij. Routinecontroles omvatten mechanische werking, smering en verificatie van de vergrendeling.

Vraag 3: Is de aardingsschakelaar standaard of optioneel?
De aardingsschakelaar is optioneel (aangeduid met D). Indien gespecificeerd, is deze mechanisch vergrendeld met de hoofdcontacten voor veilig onderhoud.

Vraag 4: Wat is de typische doorlooptijd en aanpassingsmogelijkheid?
Standaardunits met veermechanisme en aardingsschakelaar worden binnen 4-6 weken verzonden. Maatwerk (hulpcontacten, montage, modificaties van het mechanisme) zijn op aanvraag beschikbaar.

Technische parameters

Hieronder kunt u twee versies van de parametergegevens bekijken voor onze vacuümlastscheidingsschakelaar van het handkartype met ontkoppelingsschakelaarcombinatie:

Indoor AC hoogspanning vacuümlastonderbreker met aardingsschakelaar van Sangao is geschikt voor driefasig AC50Hz-ringnetwerk of terminalvoeding en industriële elektrische apparatuur, het wordt voornamelijk gebruikt voor belastingcontrole en kortsluitbeveiliging. De lastscheidingsschakelaar schakelt en onderbreekt de belastingsstroom, gesloten-lusstroom, nullasttransformator en kabellaadstroom. De combinatie kan elke stroom tot aan de nominale kortsluitstroom onderbreken. De direct werkende isolatieafstand en boogdovende kamer zijn met elkaar verbonden, met handmatige en elektrische functie. Dankzij het unieke aandrijfmechanisme kan de boogdovende kamer alleen hoge spanning dragen op het moment van sluiten en maken, wat een klein volume en een laag gewicht oplevert.

Nee.	Item	Eenheid	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nominale spanning	Kv	12	12
2	Nominale frequentie	HZ	50	50
3	Nominale stroom	A	630	125
4	1min stroomfrequentie bestand tegen spanning Blikseminpuls is bestand tegen spanning	Kv	Openingsafstand boogbluskamer: 30, fase-tot-fase 42; over isolatieafstand 48 Fase-tot-fase 75; over isolatieafstand 85	Openingsafstand boogbluskamer: 30, fase-tot-fase 42; over isolatieafstand 48 Fase-tot-fase 75; over isolatieafstand 85
5	Nominale dynamische stroom (piek)	KA	50	-
6	4S thermische stabiliteitsstroom	KA	20	-
7	Nominale actieve belastingsbreekstroom	A	630	125
8	Nominale breekstroom met gesloten lus	A	630	125
9	Nominale laadstroom van de kabel	A	10	10
10	Uitschakelcapaciteit van de nullasttransformator	KVA	1250	1250
11	Nominale kortsluitbreekstroom	KA	-	31.5
12	Nominale overdrachtsstroom, nominale overnamestroom	A	-	2000
13	Model zekering	-	SDLAJ-12	SFLJ-12
14	Uitgangsenergie van de spits	J	-	2-5 (gemiddeld)
15	Nominale kortsluitstroom	KA	50	50
16	Nominale dynamische stroom van aardingsschakelaar	KA	50	50
17	2S thermische stabiliteitsstroom van aardingsschakelaar	KA	20	20
18	Nominale spanning van hulpcircuit	V	AC/CD220;110	AC/CD220;110
19	Mechanische levensduur	-	10000	10000

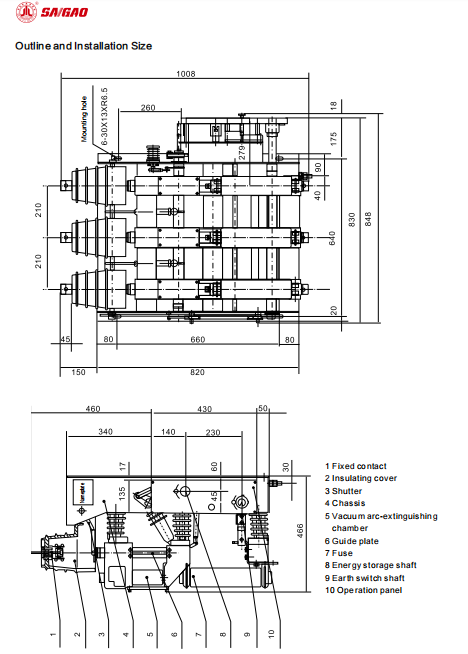

Overzicht en installatiegrootte en componentenverdeling

Nee.	Onderdeel
1	Vaste contactpersoon
2	Isolerende afdekking
3	Sluiter
4	Chassis
5	Vacuümboogbluskamer
6	Geleidingsplaat
7	Samensmelten
8	Energieopslagschacht
9	Aardschakelaaras
10	Bedieningspaneel
