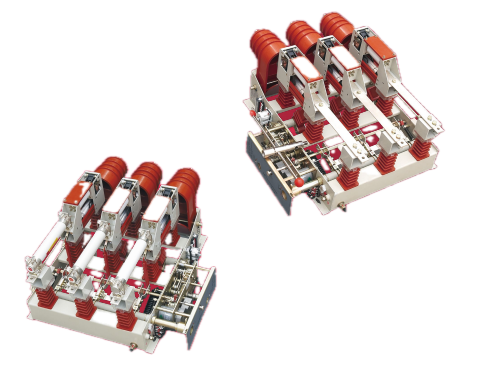

Vacuümlastonderbreker en combinatieapparaat voor zekeringen

De vacuümlastonderbreker en het combinatieapparaat voor zekeringen integreren een vacuümonderbreker met een coördinatiesysteem voor het uitschakelen van zekeringen. Onder normale belastingsomstandigheden werkt de schakelaar onafhankelijk. Wanneer een foutstroom de nominale waarde van de zekering overschrijdt, activeert de zekeringspin mechanisch het uitschakelmechanisme, waardoor de hoofdcontacten worden geopend en het circuit wordt vrijgemaakt. De direct werkende isolatieafstand en de open afstand van de onderbreker worden in één slag bereikt. Een aardsluiter, vergrendeld met de aardingsschakelaar, zorgt voor een zichtbare aardverbinding voor onderhoud. Met een spanning van 12 kV en 630 A en een korte weerstandsstroom van 20 kA is het apparaat gebouwd voor betrouwbare service in zowel stedelijke als landelijke distributienetwerken.

Werkingsprincipe

In de vacuümonderbreker zijn de contacten afgedicht in een hoogvacuümomgeving (doorgaans lager dan 10⁻⁴ Pa). Wanneer de contacten onder belasting scheiden, vormt zich een metaaldampboog uit het verdampte contactmateriaal. Omdat het vacuüm echter vrijwel geen gasmoleculen bevat voor ionisatie, kan de boog zichzelf niet in stand houden en dooft hij uit bij de eerste natuurlijke nuldoorgang van de wisselstroom. De metaaldamp condenseert snel op de contactoppervlakken en afscherming, waardoor de diëlektrische sterkte binnen milliseconden wordt hersteld. Deze boogdovende methode vereist geen externe media (olie of SF₆) en resulteert in minimale contacterosie.

Productvoordelen

Gecombineerd schakelen en beveiligen

Onze vacuümlastschakelaar en combinatieapparaat voor zekeringen voeren routinematige belastingschakelingen uit en zorgen, met zekeringen, voor kortsluitingsonderbreking. Dit elimineert de noodzaak voor een afzonderlijke stroomonderbreker op elke feeder, waardoor de kapitaaluitgaven worden verminderd.

Compacte voetafdruk

Het aandrijfmechanisme vermindert de spanningsbelasting op de onderbreker buiten het schakelmoment, waardoor een kleinere onderbreker en een kleinere apparaatafmeting mogelijk zijn. Dit maakt lay-outs met een hogere dichtheid mogelijk in ringhoofdeenheden en compacte onderstations.

Bediening met één slag

De isolatieafstand en de open afstand van de onderbreker worden in één beweging bereikt, waardoor de schakelvolgorde wordt vereenvoudigd en de kans op bedieningsfouten wordt verminderd.

Zichtbare aarding voor de veiligheid

Het aardingsluik, vergrendeld met de aardingsschakelaar, biedt een fysieke en visuele indicatie van de isolatie, waardoor veilige toegang voor onderhoud mogelijk is zonder extra aardingsapparatuur.

SF₆-vrije technologie

Vacuümonderbreking elimineert de zorgen over broeikasgassen en vermijdt de hantering, lektesten en bijvulprocedures die gepaard gaan met SF₆-apparatuur.

Foutdiagnose

Frequente werking van de zekering duidt doorgaans op onderliggende systeemproblemen. Hieronder volgen de belangrijkste oorzaken en corrigerende maatregelen:

Systeemkortsluiting: Wanneer er kortsluiting optreedt, smelt de foutstroom het zekeringselement snel. De storing moet worden gelokaliseerd en verholpen (bijvoorbeeld door een kabel te repareren of defecte apparatuur te vervangen) voordat de zekering met de juiste waarde wordt vervangen.

Aanhoudende overbelasting: Continu gebruik boven de nominale stroom genereert overmatige hitte, waardoor de zekering smelt. De belasting moet worden teruggebracht tot binnen de nominale capaciteit van het apparaat, of de zekeringswaarde moet worden geüpgraded in overeenstemming met systeembeschermingsstudies.

Verkeerde zekeringkeuze: Als het zekeringselement te laag is voor de toepassing, zal er hinder optreden. Controleer of de zekeringwaarde overeenkomt met de capaciteit van de transformator of feeder en vervang deze door het juiste formaat element volgens de coördinatietabellen van de fabrikant.

Technische parameters

Applicatieomgevingen

Stedelijke ringnetwerken

De vacuümlastonderbreker en het combinatieapparaat voor zekeringen dienen als sectieschakelaar in ringhoofdeenheden (RMU's). De compacte afmetingen, bereikt door het ontwerp van het aandrijfmechanisme, maken configuraties van schakelapparatuur met een hogere dichtheid mogelijk in stedelijke onderstations met beperkte ruimte. De geïntegreerde aardingsschakelaar vereenvoudigt de onderhoudsprocedures en vermindert de uitvaltijden tijdens geplande werkzaamheden.

Industriële faciliteiten

Voor industriële installaties met meerdere laadcentra biedt de vacuümlastonderbreker en zekeringcombinatie-eenheid belastingschakeling bij transformatorinkomsten en voedingspunten. De combinatieoptie met schakelaar en zekering biedt kortsluitbeveiliging zonder de kosten van een volledige vacuümstroomonderbreker, geschikt voor niet-kritieke feeders waar stroomopwaarts foutbeveiliging wordt geboden.

Landelijke distributienetwerken

Distributie op het platteland brengt specifieke uitdagingen met zich mee: lange feederlengtes, variabele belasting en spanningsschommelingen. Aan het einde van lange 10 kV-feeders kan de spanningsval tijdens piekbelastingsperioden aanzienlijk zijn, wat resulteert in lage spanning bij de klant. Het apparaat pakt dit op twee manieren aan. Ten eerste stelt de installatie op strategische punten langs lange feeders netwerkbeheerders in staat de lijn in secties op te delen, fouten te isoleren en uitvalzones te verminderen. Ten tweede kan het apparaat transformatorkranen en condensatorbanken schakelen, waardoor operators spanningsprofielen effectiever kunnen beheren. In landelijke contexten is de lage onderhoudsbehoefte van de apparatuur bijzonder waardevol – onderhoudsploegen kunnen aanzienlijke afstanden afleggen om een ​​locatie te bereiken, waardoor de betrouwbaarheid van de apparatuur tussen bezoeken door de bedrijfskosten direct verlaagt.

Veelgestelde vragen

Vraag 1: Hoe dooft de vacuümonderbreker de boog?

Wanneer de contacten in de vacuümonderbreker onder belasting uiteenvallen, ontstaat er een metaaldampboog tussen de contactoppervlakken. Omdat de onderbreker een hoog vacuüm handhaaft en er weinig gasmoleculen beschikbaar zijn voor ionisatie, kan de boog zichzelf niet in stand houden en dooft hij uit bij de eerste natuurlijke nuldoorgang van de stroom. Deze boogdovingsmethode is efficiënt, snel en vereist geen externe boogdovende media.

Vraag 2: Wat veroorzaakt de frequente werking van de zekering, en hoe wordt dit aangepakt?

Frequente werking van de zekering duidt doorgaans op systeemfouten. De voornaamste oorzaken zijn: kortsluiting in het systeem (de foutstroom doet het zekeringelement smelten; de fout moet worden gelokaliseerd en verholpen voordat de zekering met het juiste vermogen wordt vervangen), aanhoudende overbelasting (bedrijf boven de nominale stroom gedurende langere perioden; de belasting moet worden verminderd) of onjuiste zekeringselectie (het vermogen van het zekeringelement is te laag voor de toepassing; de zekering moet worden vervangen door het juiste vermogen).

Vraag 3: Waar worden de vacuümlastschakelaar en het combinatieapparaat voor zekeringen doorgaans toegepast?

Het apparaat is geschikt voor driefasige AC-middenspanningssystemen. Typische toepassingen zijn onder meer ringhoofdeenheden (RMU's), compacte onderstations, sectieschakelaars voor distributielijnen en transformatorbeveiliging in combinatie met zekeringen.

Vraag 4: Kan dit apparaat een vacuümstroomonderbreker vervangen?

Nee. Het apparaat is ontworpen voor het schakelen van belastingen en biedt, indien uitgerust met zekeringen, bescherming tegen kortsluiting. Een vacuümstroomonderbreker is ontworpen om zowel normale belastingstromen als kortsluitfoutstromen direct te onderbreken. Voor toepassingen waar stroomopwaartse foutbeveiliging al aanwezig is, biedt dit apparaat een kosteneffectievere oplossing dan een volledige vacuümstroomonderbreker.

Waarom kiezen voor SanGao?

1. Productiecapaciteit

SanGao exploiteert een locatie van 10 mu (6.667 m²) in Liushi, Zhejiang, met 10.000 m² productievloeroppervlak, waar speciale assemblage- en testlijnen voor middenspanningsschakelaars zijn gehuisvest.

2. Technisch team

Het bedrijf heeft 120 medewerkers in dienst, waaronder 20 midden- tot senior-ingenieurs die zich bezighouden met mechanisch ontwerp, hoogspanningsisolatie en kwaliteitsborging. Het maatschappelijk kapitaal bedraagt ​​RMB 81,68 miljoen, de totale activa ongeveer RMB 200 miljoen.

3. Gecertificeerde kwaliteitssystemen

De productie wordt uitgevoerd onder ISO 9001:2008, ISO 14001 en ISO 45001-certificeringen. Deze vereisen gedocumenteerde leverancierscontrole, inkomende inspectie, procescontroles en definitieve acceptatietests.

4. Traceerbaarheid van processen

n ERP-systeem houdt materialen, productieactiviteiten en testgegevens bij. Elke eenheid is geserialiseerd en de testgegevens worden gearchiveerd voor volledige traceerbaarheid.

5. Routinematig testen

Elk apparaat ondergaat diëlektrische weerstandstests (hoofdcircuit en aarde), mechanische werkingstests onder handmatige en elektrische controle, en contactweerstandsmetingen. Monstereenheden worden onderworpen aan korte stroomtests voor validatie van 20 kA / 4 s.

6. Technische partnerschappen

SanGao werkt samen met Xi'an Senyuan, het Beijing Electrical Research Institute en het Xi'an High Voltage Research Institute voor typetests en naleving van GB- en IEC-normen.

Uitsplitsing van componenten

Nee.	Onderdeel
1	Vaste contactpersoon
2	Isolerende afdekking
3	Sluiter
4	Chassis
5	Vacuümboogbluskamer
6	Geleidingsplaat
7	Samensmelten
8	Energieopslagschacht
9	Aardschakelaaras
10	Bedieningspaneel
