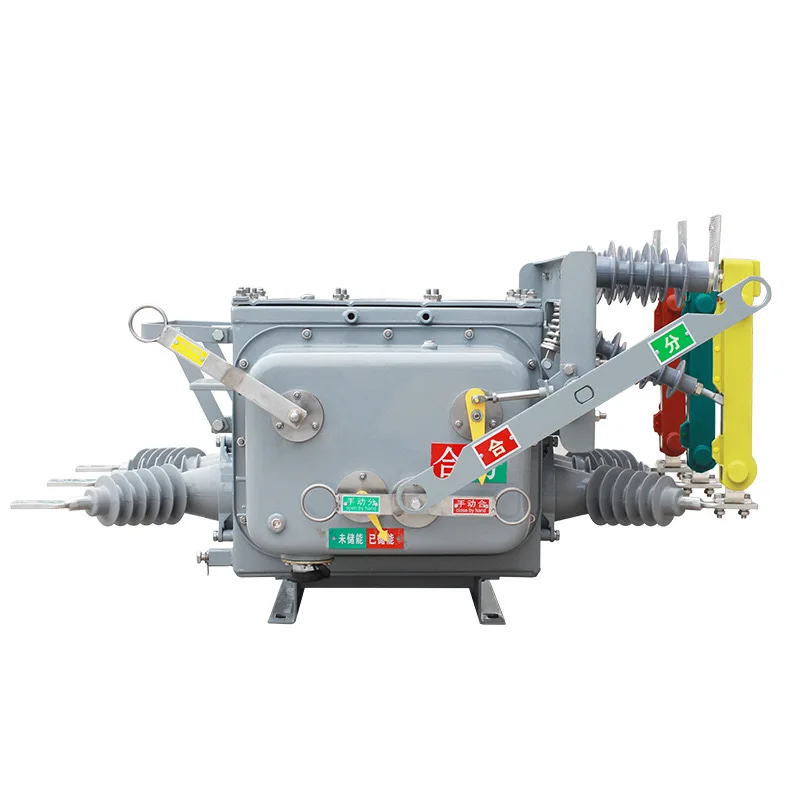

SanGao driefasige stroomonderbrekermodule – kenmerken, regelmodi en toepassingsinzichten
Abstract
Driefasige stroomonderbrekers zijn cruciale componenten in de moderne infrastructuur voor stroomdistributie, vooral in commerciële en industriële omgevingen. In tegenstelling tot enkelfasige stroomonderbrekers die in woonomgevingen worden gebruikt, zijn deze apparaten ontworpen om hogere spanningen en grotere elektrische belastingen aan te kunnen. De driefasige stroomonderbrekermodule van SanGao biedt flexibele bediening via externe signalen of interne timers en biedt betrouwbare isolatie, bescherming tegen overbelasting en handmatige schakelmogelijkheden. Dit artikel presenteert een uitgebreid technisch overzicht van de functies, bedrijfsmodi, belangrijkste specificaties, toepassingsscenario's en veiligheidsmechanismen van de module, waardoor ingenieurs en systeemintegrators weloverwogen beslissingen kunnen nemen voor een robuust ontwerp van elektrische systemen.
Inhoudsopgave
Met de snelle groei van industriële automatisering en commerciële stroomdistributie zijn driefasige stroomonderbrekers geëvolueerd van eenvoudige beveiligingsapparaten naar intelligente eenheden die besturing, bescherming en isolatie combineren. De SanGao driefasige onderbrekermodule, compatibel met Simulink-simulatieomgevingen, biedt twee flexibele besturingsmodi: externe signaalbesturing (0 V voor open, positieve spanning voor sluiten) en interne timergestuurde besturing (vooraf ingestelde schakeltijden). Deze veelzijdigheid vereenvoudigt de systeemintegratie en het testen aanzienlijk. In dit artikel gaan we dieper in op de technische details van deze module en bieden we praktische begeleiding bij selectie en toepassing.
✦ ✦ ✦
1. Overzicht driefasige stroomonderbrekermodule
De driefasige stroomonderbrekermodule van SanGao bestaat uit drie onafhankelijke, enkelpolige onderbrekers die mechanisch zijn vergrendeld om gelijktijdig te werken via een enkele hendel. Hij kan in serie worden geschakeld met driefasige belastingen om alle fasen tegelijk te regelen. Het boogdovende mechanisme is identiek aan dat van standaard stroomonderbrekers, en de module bevat ingebouwde Rs-Cs-snubbercircuits om overspanningen bij het schakelen te onderdrukken – essentieel bij aansluiting op inductieve belastingen of stroombronnen.
Isolatieschakelaar
Zorgt voor een zichtbare ontkoppeling van de stroomvoorziening met een enkele hendel die alle drie de polen tegelijkertijd bedient – dient ook als veiligheidsschakelaar.
Circuitbeschermer
Elke pool heeft een nominale stroom (bijvoorbeeld 5A) met uitschakeling door overbelasting. Bij overbelasting gaat de hendel naar de 'uit'-positie en kan niet met geweld worden gesloten totdat de fout is verholpen – ook wel 'trip-free'-werking genoemd.
Handmatige bedieningsschakelaar
Met zijn speciale tijdvertraagde serie-uitschakelingskarakteristiek en hoge kortsluituitschakelcapaciteit kan hij binnen zijn vermogen worden gebruikt als directe motor-aan/uit-schakelaar – ook wel motorcircuitschakelaar genoemd.
Simulatie en controle
Ondersteunt externe besturingsmodus (via Simulink-ingang, 0 = open, positief = dicht) en interne besturingsmodus (schakeltijden instellen in het dialoogvenster). Alle drie de polen reageren op hetzelfde stuursignaal.
✦ ✦ ✦
2. Kernfuncties en bedrijfsmodi
De driefasige onderbreker van SanGao biedt twee regelmodi om aan verschillende toepassingsbehoeften te voldoen. Inexterne besturingsmodusgeeft het modulepictogram een besturingsinvoerpoort weer, waardoor realtime schakelen via Simulink-signalen mogelijk is. Ininterne controlemodus, zijn schakeltijden vooraf ingesteld in het dialoogvenster voor automatische tijdreeksen. In beide modi drijft hetzelfde stuursignaal alle drie de onderbrekers aan, waardoor een synchrone werking wordt gegarandeerd.
2.1 Rol van het snubbercircuit
Wanneer de onderbreker is aangesloten op inductieve belastingen (bijvoorbeeld motoren, transformatoren) of stroombronnen, kan het openen van het circuit hoge geïnduceerde overspanningen genereren die de isolatie of de onderbreker zelf kunnen beschadigen. Het ingebouwde Rs-Cs-snubbercircuit absorbeert deze energie effectief, waardoor overspanningspieken worden beperkt en zowel de onderbreker als de stroomafwaartse apparatuur worden beschermd. Gebruikers kunnen ervoor kiezen dit circuit in of uit te schakelen, afhankelijk van het belastingstype.
2.2 Uitschakelkarakteristieken en "uitschakelvrij"-mechanisme
De "trip-free"-functie zorgt ervoor dat wanneer er een overbelasting of kortsluiting optreedt, het interne mechanisme de contacten open dwingt en de hendel naar de uitgeschakelde positie beweegt. Als u probeert de hendel dicht te duwen, worden de contacten pas opnieuw gesloten als de fout is verholpen en de hendel is gereset. Dit zorgt voor een intrinsieke veiligheidsbarrière, waardoor herinschakeling wordt voorkomen terwijl een fout aanhoudt.
- Externe signaalcontrole (0 V / positieve spanning)
- Interne timerbediening
- Rs-Cs-snubbercircuit (optioneel)
- Tripvrij mechanisme
- Karakteristiek voor serie-uitschakelvertraging met vertraging
- Hoog kortsluituitschakelvermogen
✦ ✦ ✦
3. Belangrijkste technische specificaties uitgelegd
Het selecteren van de juiste driefasige onderbreker vereist een grondig begrip van de technische parameters ervan. De onderstaande tabel vat de belangrijkste specificaties van de SanGao-module samen en hun praktische implicaties voor de selectie.
| Specificatie | Typische waarde/beschrijving | Impact op selectie |
|---|---|---|
| Nominale stroom (per pool) | 5A (aanpasbaar) | Bepaalt de maximale continue bedrijfsstroom; moet de maximale stabiele stroom van de belasting overschrijden. |
| Aantal Polen | 3 polen (gelijktijdige bediening) | Geschikt voor driefasige driedraads- of vierdraadssystemen; zorgt ervoor dat alle fasen samen worden geschakeld. |
| Controlemodus | Extern signaal / Interne timer | Externe modus is geschikt voor automatisering op afstand; interne modus is geschikt voor toepassingen met vaste timing. |
| Reiskarakteristiek | Tijdvertraging serie-uitschakeling | Maakt overbelasting op korte termijn mogelijk (bijvoorbeeld het starten van de motor) zonder hinderlijke uitschakeling. |
| Kortsluitvermogen | Hoog (controleer specifieke modelgegevens) | Moet de verwachte kortsluitstroom op het installatiepunt overschrijden om fouten veilig te kunnen verhelpen. |
| Snubbercircuit | Ingebouwde Rs-Cs, optioneel | Essentieel voor inductieve belastingen om de onderbreker en belasting te beschermen. |
Selectietip:Houd naast de stroom- en breukcapaciteit ook rekening met de omgevingstemperatuur, hoogte en montagestijl. Raadpleeg de technische ondersteuning van SanGao voor aanbevelingen op maat.
✦ ✦ ✦
4. Industriële toepassingen en selectiegids
Driefasige stroomonderbrekers worden veel gebruikt in motorcontrolecentra, distributiepanelen, industriële automatiseringsapparatuur en commerciële bouwbenodigdheden. Afhankelijk van de toepassing kunnen ze dienen als hoofdschakelaar, aftakkingsbeveiliging of motorbedieningsschakelaar. Hieronder vindt u typische gebruiksscenario's en selectieaanwijzingen.
4.1 Belangrijkste toepassingsgebieden
- Industriële motorbesturing:Wordt gebruikt als direct-on-line starters, waarbij een uitschakelkarakteristiek met tijdvertraging nodig is om uitschakeling bij inschakelstroom te voorkomen.
- Bescherming distributielijn:Geïnstalleerd in hoofd- of onderverdeelborden ter bescherming tegen overbelasting en kortsluiting, met goede coördinatie met stroomopwaartse/stroomafwaartse apparaten.
- Noodgeneratorsets:Fungeert als uitgangsonderbreker van de generator, zorgt voor isolatie en is bestand tegen mogelijke voorbijgaande overstromen.
- HVAC-systemen:Beschermt compressoren, ventilatoren en andere motoren in airconditioning- en koelapparatuur – heeft ook tijdvertragingskarakteristieken nodig.
4.2 Selectiestappen
- Bepaal het belastingstype:Resistief of inductief? Heeft hij een startinrush? Hiermee wordt het gewenste reiskenmerk bepaald.
- Bedrijfsstroom berekenen:Bereken op basis van het belastingsvermogen en de spanning de maximale lijnstroom en voeg een veiligheidsmarge van 20-30% toe.
- Schatting van de kortsluitstroom:Verkrijg de verwachte kortsluitstroom van het voedingssysteem; het breekvermogen van de breker moet hoger zijn.
- Kies bedieningsmodus:Externe signaalcontrole als bediening op afstand/automatisch nodig is; interne timer als alleen gepland schakelen nodig is.
- Overweeg de snubbervereiste:Schakel bij inductieve belastingen (motoren, transformatoren) altijd het snubbercircuit in.
✦ ✦ ✦
5. Veiligheidsvoorzieningen
Veiligheid is de belangrijkste prioriteit bij elektrisch ontwerp. De driefasige onderbreker van SanGao bevat meerdere beveiligingsmechanismen die niet alleen het circuit en de apparatuur, maar ook het personeel beschermen.
- Overbelastingsbeveiliging:Thermisch-magnetische uitschakeleenheid opent het circuit wanneer de stroom gedurende een langere periode de nominale waarde overschrijdt, waardoor oververhitting van de kabel wordt voorkomen.
- Kortsluitbeveiliging:Magnetische uitschakeling treedt onmiddellijk in werking in het geval van kortsluiting, waardoor de foutstroom binnen milliseconden wordt uitgeschakeld om schade te minimaliseren.
- Isolatiefunctie:Met de hendel in de "uit"-positie zorgen voldoende contactopeningen en isolatieafstand voor een zichtbare breuk, die voldoet aan de isolatie-eisen.
- Trip-Free anti-hersluiting:Voorkomt hersluiting terwijl een storing aanhoudt, waardoor het risico op menselijke fouten wordt geëlimineerd.
Veiligheidsherinnering:Controleer vóór elke installatie, onderhoud of vervanging altijd of de stroomopwaartse stroom volledig is losgekoppeld en test op nulspanning. Volg alle lokale elektrische veiligheidsvoorschriften.
✦ ✦ ✦
Veelgestelde vragen
Wat betekent "trip-free" bij een driefasige onderbreker?
"Trip-free" betekent dat wanneer er sprake is van overbelasting of kortsluiting, het interne mechanisme de contacten openduwt en de hendel naar de uitgeschakelde positie beweegt. De hendel kan niet handmatig gesloten worden gehouden zolang de fout bestaat. Hierdoor kan het circuit niet opnieuw worden geactiveerd totdat de fout is verholpen en de hendel is gereset.
Wat is het verschil tussen externe en interne controlemodi?
Inexterne besturingsmodusontvangt de module een signaal van een Simulink-ingang (0 = open, positief = dicht), waardoor deze geschikt is voor integratie met automatiseringssystemen. Ininterne controlemodusstelt de gebruiker de openings-/sluitingstijden rechtstreeks in het dialoogvenster van de module in, en de schakelaar volgt dat vooraf ingestelde schema – ideaal voor vaste of cyclische bewerkingen.
Wanneer moet het snubbercircuit worden gebruikt?
Wanneer de onderbreker is aangesloten op inductieve belastingen (motoren, transformatoren, reactoren) of stroombronnen, kan het uitschakelen hoge geïnduceerde overspanningen genereren. Het Rs-Cs-snubbercircuit is essentieel om deze energie te absorberen. De module bevat een ingebouwde snubber die indien nodig kan worden ingeschakeld.
Hoe kies ik de juiste uitschakelkarakteristiek voor motorbelastingen?
Motoren verbruiken tijdens het starten 5–7 maal hun nominale stroom. Een onderbreker met onmiddellijke uitschakeling zou onnodig uitvallen. Kies daarom een onderbreker met eenkarakteristiek voor serie-uitschakeling met tijdvertraging(inverse-time overbelastingsbeveiliging) die overstroom op korte termijn mogelijk maakt en tegelijkertijd beschermt tegen aanhoudende overbelasting en kortsluiting. De vertragingskarakteristiek van de SanGao-module is voor dit doel ontworpen.
Kunnen de drie polen onafhankelijk van elkaar worden bediend?
Nee. De interne mechanische vergrendeling zorgt ervoor dat alle drie de polen met één enkele hendel worden bediend, waardoor gelijktijdig in- en uitschakelen wordt gegarandeerd. Dit voorkomt faseverliesomstandigheden die driefasige apparatuur zouden kunnen beschadigen.
Hoe kan ik controleren of het breekvermogen van de onderbreker voldoende is?
Het uitschakelvermogen moet groter zijn dan de verwachte kortsluitstroom op het installatiepunt. Deze waarde wordt doorgaans verstrekt door de systeemontwerper of verkregen uit een kortsluitonderzoek. Het nominale breekvermogen van de breker staat vermeld in het gegevensblad; ervoor te zorgen dat deze voldoet aan de berekende waarde of deze overschrijdt.
✦ ✦ ✦
Kies voor betrouwbare driefasige bescherming voor uw energiesysteem
Of het nu gaat om industriële motorbesturing, commerciële distributie of automatiseringsapparatuur, de driefasige stroomonderbrekermodule van SanGao levert veilige, flexibele en betrouwbare bescherming en controle. Neem vandaag nog contact met ons op voor deskundige selectieondersteuning en monstertests.
