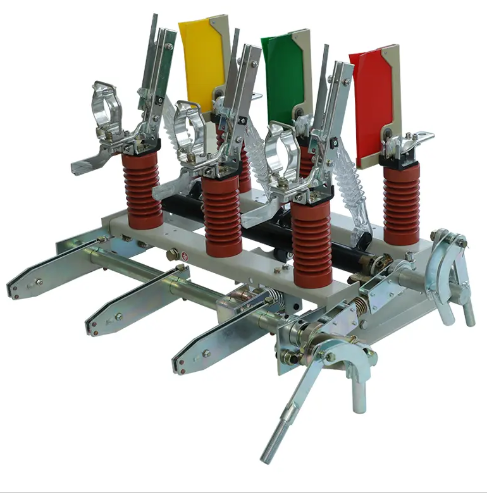

Sangao Air Load Break-schakelaars: veilig, eenvoudig en duurzaam MV-switchen

In het huidige evoluerende energielandschap worden distributienetwerkbeheerders geconfronteerd met toenemende druk om de uptime te garanderen, de impact op het milieu te verminderen en de totale eigendomskosten te verlagen. De luchtlastscheidingsschakelaar pakt alle drie de uitdagingen aan met een beproefd maar voortdurend verbeterd ontwerp. In tegenstelling tot SF₆-schakelaars die periodieke gasverwerking vereisen en broeikasgasrisico's met zich meebrengen, of met olie gevulde apparaten die rommelig onderhoud vergen, maakt de luchtschakelaar gebruik van het meest overvloedige en onschadelijke medium: lucht. De mechanische eenvoud vertaalt zich in minder storingspunten, terwijl duidelijke positie-indicatoren en in elkaar grijpende mechanismen operationele fouten verminderen. Dit is de reden waarom nutsbedrijven, ontwikkelaars van hernieuwbare energie en industriële faciliteiten over de hele wereld luchtstroomscheidingsschakelaars gebruiken als hun favoriete isolatie- en schakeloplossing.

1. Het betrouwbaarheidsparadigma van luchtlastonderbrekers

Wat maakt een luchtlastscheidingsschakelaar echt betrouwbaar? Bij San Gao Electric geloven we dat dit de synergie is van vier pijlers:structurele eenvoud– minder bewegende delen verminderen de faalwijzen;natuurlijke isolatie– lucht elimineert lekkagerisico's en toxiciteit;robuuste booguitdoving– geoptimaliseerd magnetisch en luchtstroomontwerp zorgt voor consistente onderbreking; Engebruiksvriendelijke veiligheid– mechanische vergrendelingen en duidelijke statusindicatie voorkomen verkeerde bediening. Deze eigenschappen worden gevalideerd door middel van rigoureuze tests en tientallen jaren veldervaring in verschillende klimaten en belastingsomstandigheden.

1.1 Waarom lucht – de groene noodzaak

De drang om SF₆ geleidelijk af te schaffen neemt wereldwijd toe vanwege het extreem hoge aardopwarmingspotentieel (GWP ≈ 23.500). Hoewel SF₆ superieure isolatie biedt, vormen de emissies tijdens de levenscyclus – van lekkage tot verwijdering aan het einde van de levensduur – een zware belasting voor het milieu. Luchtlastscheidingsschakelaars bieden een direct, beproefd alternatief voor middenspanningstoepassingen. Met de juiste elektrodegeometrie en boogcontroletechnieken kan lucht veilig belastingsstromen tot 1250 A bij 24 kV onderbreken. Bovendien zijn luchtschakelaars inherent immuun voor gasdrukvariaties veroorzaakt door temperatuurveranderingen, waardoor consistente prestaties worden gegarandeerd in barre klimaten, van woestijnen tot onderstations op grote hoogte.

2. Belangrijkste technische voordelen

De luchtlastscheidingsschakelaar van San Gao bouwt voort op beproefde principes en bevat moderne technische verbeteringen voor verbeterde betrouwbaarheid, veiligheid en integratiegemak. Hieronder vindt u de belangrijkste onderscheidende kenmerken waarmee ons product zich onderscheidt.

• Nominale spanning: 12 kV / 24 kV
• Nominale stroom: 630A / 1250A
• Kortsluitvermogen (piek): 50 kA
• Mechanisch uithoudingsvermogen: ≥ 10.000 handelingen
• Elektrisch uithoudingsvermogen: ≥ 5.000 schakelingen
• Beschermingsklasse: IP4X (binnen) / IP54 (buiten)
• Omgevingstemperatuur: -25°C ~ +55°C
• Hoogte: tot 3000m

2.1 Prestaties bij boogdoving

De boogkamer maakt gebruik van een combinatie van een longitudinaal magnetisch veld en een zelf gegenereerde luchtstroom. Wanneer het bewegende contact zich scheidt, wordt de boog door magnetische krachten in een reeks boogsplitsende platen gedreven, waar hij wordt verlengd, afgekoeld en gedoofd bij de volgende stroom nul. Deze methode minimaliseert het verbranden van contacten en maakt een hoog repetitief schakelvermogen mogelijk. San Gao heeft het ontwerp gevalideerd via duizenden onderbrekingstests, waaronder rigoureuze scenario's voor het starten van motoren en het schakelen tussen condensatorbanken, om een ​​betrouwbare werking onder de meest veeleisende omstandigheden te garanderen.

2.2 Bedieningsmechanisme – Eenvoud en veiligheid

Het bedieningsmechanisme is verkrijgbaar in versies met veeropslag of handmatige versies, beide met antipomp- en hulpcontactconfiguraties. De handmatige handgreep zorgt voor ergonomische forcefeedback en de positie-indicator is vanaf een afstand duidelijk zichtbaar. Voor bediening op afstand kan een optionele motoraandrijving worden geïntegreerd, waardoor een naadloze koppeling met SCADA- en distributieautomatiseringssystemen mogelijk is. Het interlocksysteem zorgt ervoor dat de schakelaar niet kan worden geopend of gesloten tenzij de juiste volgorde wordt gevolgd, waardoor het risico op menselijke fouten aanzienlijk wordt verminderd.

3. Prestatiespecificaties in één oogopslag

De volgende tabel geeft een snelle vergelijking van de belangrijkste parameters tussen de luchtlastscheidingsschakelaar van San Gao en een typische SF₆-lastscheidingsschakelaar, ter illustratie van de praktische voordelen van luchtgeïsoleerde technologie.

4. Belangrijkste toepassingsgebieden en waarde

Luchtlastscheidingsschakelaars worden ingezet in een breed spectrum van middenspanningsnetwerken. Hieronder staan ​​de meest prominente toepassingen, samen met de specifieke voordelen die ze in elke context opleveren.

• Stedelijke en landelijke distributienetten:Gebruikt als paal- of ringhoofdunits voor lijndoorsnede, belastingoverdracht en foutisolatie – waardoor de automatisering van de feeder en de leveringsbetrouwbaarheid worden verbeterd.
• Industriële energiesystemen:Bestuurt grote motoren, transformatoren en feeders in fabrieken, mijnen en verwerkingsfabrieken en biedt lokale isolatie en schakeling zonder complex onderhoud.
• Hernieuwbare energiecentrales:Verbindt en ontkoppelt omvormer- of transformatorcircuits in zonne- en windparken, waardoor frequent dagelijks fietsen met gemak kan worden afgehandeld.
• Infrastructuurprojecten:Spoorwegen, luchthavens, datacentra en ziekenhuizen vertrouwen op luchtschakelaars voor de isolatie van inkomende en uitgaande feeders, waardoor veilig onderhoud en hoge beschikbaarheid worden gegarandeerd.
• Commerciële onderstations:Dient als hoofdinkomens- of buskoppelaarschakelaar in winkelcentra, kantoortorens en onderwijscampussen en draagt ​​bij aan certificeringen voor groene gebouwen.

In elk van deze scenario's zorgen het onderhoudsvriendelijke karakter en de duidelijk zichtbare breuk van de luchtschakelaar voor gemoedsrust. In afgelegen distributielijnen zorgt het gebrek aan gasverwerking bijvoorbeeld voor een drastische vermindering van het aantal vrachtwagens en de tijd van technici. In zonneparken, waar schakelaars meerdere keren per dag kunnen werken, zorgt de hoge mechanische duurzaamheid voor jarenlang probleemloos gebruik. Deze praktische voordelen zijn de reden dat systeemplanners steeds vaker lastscheidingsschakelaars specificeren als de standaardkeuze voor nieuwe en gerenoveerde middenspanningsinstallaties.

5. Waarom San Gao Electric – Kwaliteit en innovatie

San Gao Electric is niet alleen een fabrikant van schakelaars – we zijn een partner bij het bouwen van een veiligere, slimmere energie-infrastructuur. Met het hoofdkantoor in Liushi, het hart van de Chinese elektrische industrie, zijn onze fabriek van 10.000 m² en een team van meer dan 120 ervaren professionals toegewijd aan het leveren van producten die voldoen aan de hoogste internationale normen. Met een maatschappelijk kapitaal van RMB 81,68 miljoen en totale activa die de RMB 200 miljoen benaderen, beschikken we over de financiële stabiliteit en technische diepgang om grootschalige projecten wereldwijd te ondersteunen.

Onze toewijding aan kwaliteit komt tot uiting in onze ISO9001-, ISO14001- en OHSMS18001-certificeringen. We hebben sterke zakelijke relaties opgebouwd in heel Europa, Amerika, Australië en Afrika, waardoor we een reputatie hebben opgebouwd als een vertrouwde partner voor hoogspanningsoplossingen. Naast luchtlastscheidingsschakelaars omvat ons productportfolio vacuümlastscheidingsschakelaars, stroomonderbrekers, scheiders, overspanningsafleiders en transformatoraccessoires – die uitgebreide bescherming en controle bieden voor elk middenspanningsnetwerk.
