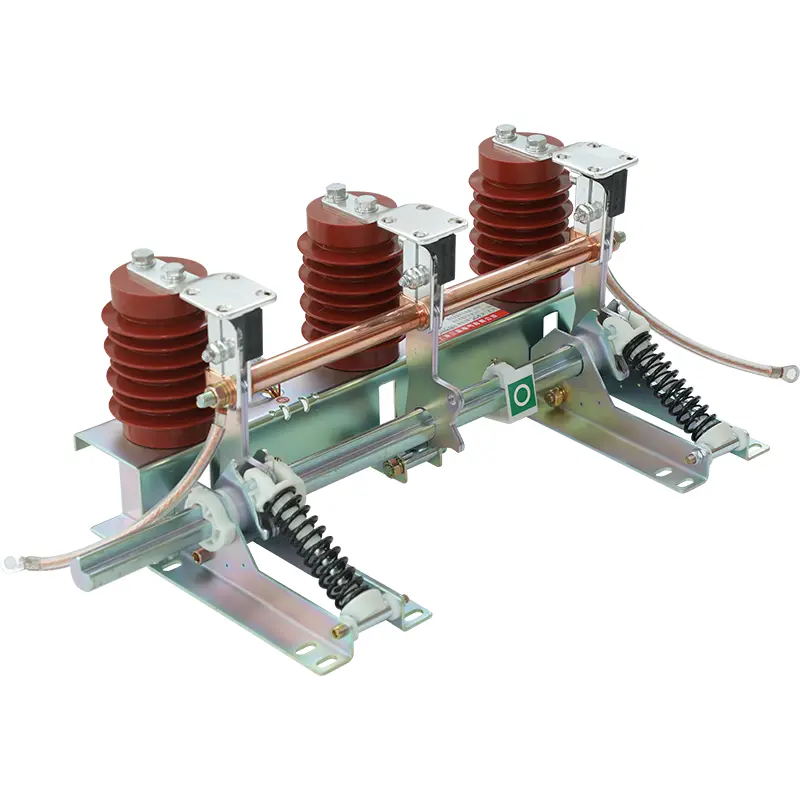

Binnen elektrische aardingsschakelaar

De Sangao-duurzame indoor elektrische aardingsschakelaar is een geassembleerd product dat voldoet aan de vereisten van GB1985-2004 "Hoogspanning AC-isolatiekansen en aardingsschakelaars" en IEC62271-102: 2002-normen in termen van prestaties. Dit product is geschikt voor 24KV, driefasige AC, 50 (60) Hz-stroomsystemen; In staat tot kortsluitingsafsluiting, het beschermen van elektrische apparatuur tegen schade, geschikt voor aardingbescherming tijdens het onderhoud van hoogspanningsschakelaars.

De aardingsschakelaar van Sangao indoor elektrische aardingschakelaar met foutafsluitingscapaciteit kan op betrouwbare wijze kortsluitstromen sluiten, waardoor operators worden beschermd en schakelaars in geval van miswerking.

Er zijn twee soorten aardingsschakelaars:

-Afhankelijke aardingsschakelaar

-Begreepschakelaar met gecombineerde stroomtransformator.

De combinatiestroomtransformator vormt de installatiebasis voor de contacten van de aardingsschakelaar, waardoor de ruimtevereisten in de kast worden verminderd.

Elke aardingsschakelaar is uitgerust met een veerbediende apparaat, wat ervoor zorgt dat de afsluitingsvermogen onafhankelijk is van de besturingssnelheid.

Met uitzondering van enkele modellen uitgerust met gecombineerde stroomtransformatoren, kunnen de besturingszijde en de huidige richting van de aardingsschakelaar meestal zonder beperkingen worden geselecteerd.

Waarom kiezen voor Sangao?

Beroemde Chinese merken

Global Service Network biedt ondersteuning voor klanten

Continue ontwikkeling om aan de steeds veranderende behoeften van de klant te voldoen

Gebruiksvoorwaarden

Omgevingstemperatuur: bovengrens+45 ° C, ondergrens -25 ° C

Hoogte van maximaal 1000 m

Dagelijkse gemiddelde relatieve vochtigheid: ≤ 95%. Maandelijkse gemiddelde relatieve vochtigheid: ≤ 90%

Aardbevingintensiteit van maximaal 8 graden

Vervuilingsniveau: niveau II

Speciale omstandigheden: geef op bij het plaatsen van een bestelling.

Informatie bestellen

Geef bij het bestellen van een indoor elektrische aardingschakelaar het productmodel, de linker- en rechtsafstand, afstand, afstand en of de indicator live is (geef het indicatormodel aan).

Moet de flexibele verbindingslengte worden verlengd (standaardlengte L = 400 mm).

Als u speciale vereisten hebt, neem dan contact op met Green Power om gedetailleerde specificaties te ontwikkelen.

Hoofdparameters:

Nominale spanning: 24kV

Rated Korte Time bestand tegen stroom: 31,5ka

Nominale kortsluitingsduur: 4s

Nominale kortsluitstroom: 80ka

Nominale piek bestand tegen stroom: 80ka

Rated isolatieniveau:

Nominale kortstondige vermogensfrequentie bestand tegen spanning: 65kV (relatieve fase)

Rated Lightning Impulse bestand tegen spanning: 125kV

Mechanische levensduur: 2000 cycli
