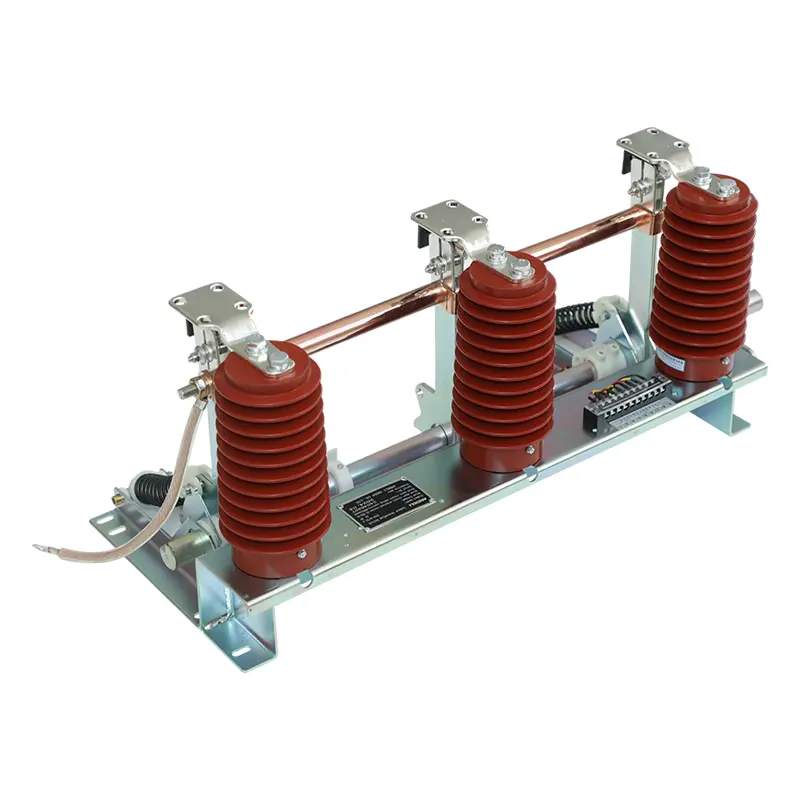

AC-aardingsschakelaar voor binnen met snel aardmes

AC-aardingsschakelaar voor binnen met snel aardmes van SanGao levert gespecialiseerde aardingsapparatuur op middenspanning, speciaal bedoeld voor risicobeheersing tijdens onderhoud van stroomapparatuur binnenshuis. Het hogesnelheidsaardmesontwerp dekt werkomstandigheden van 3 kV tot 12 kV driefasig wisselstroom 50/60 Hz, verkort de aardingsactietijd en minimaliseert veiligheidsrisico's voor onderhoudspersoneel.

Snelle aardingsreactie voor veiliger middenspanningsonderhoud

Tijdens het onderhoud van hoogspanningsapparatuur hebben de aardingssnelheid en de mechanische betrouwbaarheid een directe invloed op de veiligheid van de operator. Wanneer een circuit is geïsoleerd, zorgt de aardingsschakelaar voor een gecontroleerd aardingspad om onverwachte spanningsgevaren te voorkomen.

Dankzij het snelle aardmesontwerp kan de aardingsoperatie snel worden voltooid door gecoördineerde beweging van de bedieningsas, krukarm, veermechanisme en aardmesconstructie.

De Indoor AC-aardingsschakelaar met High Speed ​​Earth Knife wordt voornamelijk gebruikt om:

• Aard hoogspanningsapparatuur tijdens onderhoud

• Bescherm technici tegen onbedoeld optreden van spanning

• Beperk risico's veroorzaakt door geïnduceerde spanning en statische elektriciteit

• Zorg voor aardingsfoutstroompaden in elektrische systemen

In tegenstelling tot eenvoudige aardingsverbindingen zorgt een speciale aardingsschakelaar voor een gecontroleerde mechanische werking en een gedefinieerde aardingspositie binnen schakelsystemen.

Hoe werkt de snelle aardmesstructuur?

De operationele prestaties van de Indoor AC-aardingsschakelaar met High Speed ​​Earth Knife zijn sterk afhankelijk van de interactie tussen mechanische componenten.

De hoofdstructuur omvat:

• Beugel

• Aardingsmesmontage

• Statisch contact

• Sensor

• Roterende as

• Roterende arm

• Drukveer

• Geleidende hoes

• Flexibele verbinding

Wanneer het bedieningsmechanisme de aardingsschakelaar sluit, drijft het bedieningskoppel de hoofdas en de roterende arm naar de sluitpositie. Na het passeren van het dode punt van de drukveer wordt de opgeslagen veerenergie vrijgegeven, waardoor het aardmessamenstel snel naar de gesloten stand kan bewegen.

Het aardmes houdt stevig contact met het statische contact via de schijfveerstructuur, waardoor een stabiele elektrische verbinding wordt bereikt.

Dit mechanische ontwerp helpt bij het verbeteren van:

• Consistentie van de sluitsnelheid

• Contactdrukstabiliteit

• Bedrijfszekerheid op lange termijn

Technische specificaties

De apparatuur is ontworpen voor middenspanningstoepassingen binnenshuis, waarbij een veilige aarding vereist is.

Toepassingsscenario's waarbij snelle aarding belangrijk is

Onderhoudsruimten voor schakelapparatuur binnenshuis

In distributieruimten heeft onderhoudspersoneel een betrouwbare methode nodig om de aarding van apparatuur te bevestigen vóór inspectie. De aardingsschakelaar biedt een speciaal aardingspunt nadat de isolatieprocedures zijn voltooid.

Industriële energiesystemen

Fabrieken die middenspanningsapparatuur gebruiken, vereisen mogelijk regelmatig onderhoud aan transformatoren, feeders en schakelapparatuur. Een stabiel aardingsmechanisme helpt de risico's tijdens geplande shutdowns te verminderen.

Onderstations

Onderstations bevatten meerdere hoogspanningscircuits waar accidentele spanning, geïnduceerde stroom of elektromagnetische effecten gevaren kunnen veroorzaken. Aardingsapparatuur draagt ​​bij aan een veiligere onderhoudsomgeving.

Omgevingen met parallelle transmissielijnen

Wanneer een bovenleiding spanningsloos wordt terwijl nabijgelegen lijnen onder spanning blijven staan, kunnen elektrostatische en elektromagnetische inductie geïnduceerde spanning creëren. Aardingsschakelaars helpen deze effecten op te vangen en onderhoudspersoneel te beschermen.

Kwaliteitscontrole gericht op aardingsveiligheid

Aardingsschakelaars zijn veiligheidsgerelateerde componenten in energiesystemen, dus productie-inspectie moet zich richten op zowel de mechanische werking als de kwaliteit van de elektrische verbinding.

SanGao is van toepassing:

• ISO9001:2008 kwaliteitsmanagementsysteem

• ISO14001 milieumanagementsysteem

• OHSMS 18001 managementsysteem voor gezondheid en veiligheid op het werk

Voor AC-aardingsschakelaar voor binnen met snel aardmes omvat de kwaliteitscontrole:

• Controle van de nauwkeurigheid van de beweging van het aardmes

• Inspecteren van geleidende aansluitpunten

• Controle van de consistentie van de mechanische werking

• Bevestiging van de staat van het eindproduct vóór verzending

Deze inspectiestappen helpen problemen bij het aanpassen van de installatie te verminderen nadat de apparatuur op de projectlocatie is aangekomen.

Veelgestelde vragen

1. Wat is het hoofddoel van deze aardingsapparatuur?

Het biedt een aardingspad voor elektrische hoogspanningsapparatuur tijdens onderhoud en helpt technici te beschermen tegen onbedoelde spanningsgevaren.

2. Waarom is het snelle aardmesontwerp belangrijk?

Het snelwerkende mechanisme zorgt ervoor dat het aardingsmes snel de gesloten positie bereikt en betrouwbaar contact houdt met het statische contact.

3. Welke voedingssystemen zijn geschikt voor deze apparatuur?

Het is geschikt voor 3-12 kV driefasige AC 50 (60) Hz voedingssystemen binnenshuis.

4. Kan het worden geïnstalleerd met bestaande schakelkasten?

Ja. Indoor AC-aardingsschakelaar met High Speed ​​Earth Knife is ontworpen om samen te werken met verschillende hoogspanningsschakelkasten, maar de installatiecompatibiliteit moet worden bevestigd volgens het specifieke kastontwerp.
