Aardingsschakelaar voor hoogspanning

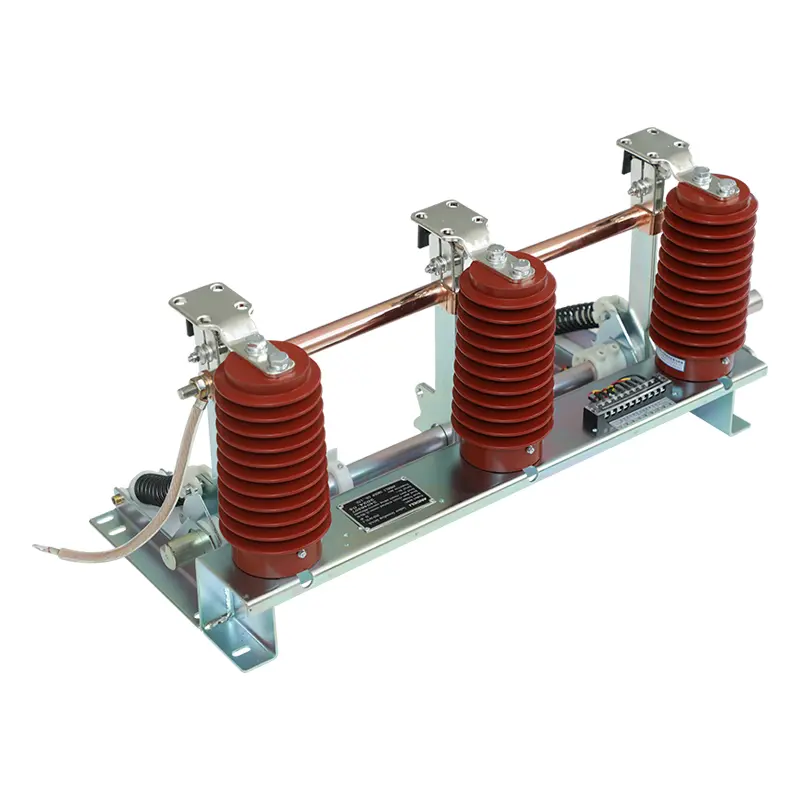

De duurzame hoogspanningsaardingsschakelaar van SanGao is geschikt voor een driefasig AC 50 (60) Hz-voedingssysteem van 3-12 kV binnenshuis en wordt gebruikt in combinatie met verschillende hoogspanningsschakelkasten. Het kan ook worden gebruikt voor het aarden van onderhoud aan elektrische hoogspanningsapparatuur. De hoofdstructuur is de aardingsschakelaar, die bestaat uit een beugel, een aardmessamenstel, een statisch contact, een sensor, een roterende as, een roterende arm, een drukveer, een geleidende huls en een flexibele verbinding.

Wanneer het bedieningsmechanisme de aardingsschakelaar sluit, zorgt het actiekoppel ervoor dat de hoofdas het weerstandskoppel overwint, waardoor de krukarm in de sluitrichting draait, zodat de bedieningsstang op het aardmes door het dode punt van de drukveer gaat, en de drukveer energie vrijgeeft, zodat de aardingsschakelaar snel wordt gesloten in de sluitpositie. Het aardmes op het aardmessamenstel staat via de schotelveer stevig en betrouwbaar in contact met het flensdeel (mesrand) van het statische contact.

Wanneer koppel wordt uitgeoefend, overwint de hoofdas het hoofdkoppel en de veerkracht om de arm in de openingsrichting te laten draaien, en de drukveer van het aardmes passeert.

Wat is het doel van de aardingsschakelaar?

De hoogspanningsaardingsschakelaar wordt gebruikt om aardingsdraden te leveren voor ondergrondse of delta-verbonden systemen.

De aardingsschakelaar maakt de aansluiting van fase-naar-fase-belastingen mogelijk.

De aardingsschakelaar in het onderstation is geaard om een ​​aarding met lage impedantie te vormen om het systeem neutraal te houden.

De aardingsschakelaar in de schakelkast zorgt ervoor dat de amplitude van transiënte overspanning beperkt wordt tijdens een zware aardingsfout.

Het wordt gebruikt om elektrische apparatuur te aarden om aan de beschermingseisen te voldoen.

Wat is de functie van de aardingsschakelaar?

De hoogspanningsaardingsschakelaar is aangesloten op de stroomonderbreker en wanneer de stroomonderbreker wordt uitgeschakeld en uitgetrokken, wordt de stroomrail naast de stroomonderbreker automatisch geaard via de aardingsschakelaar. Dit proces beschermt technici, onderhoudspersoneel en gebruikers tegen onbedoelde spanningen.

Het wordt gebruikt om statische elektriciteit en elektromagnetische inductiestromen te voorkomen. In twee of meer bovengrondse transmissielijnen op dezelfde toren of in een aangrenzende parallelle verbinding zullen, wanneer een of meer lijnen spanningsloos zijn, de spanningsloze lijnen geïnduceerde spanning en geïnduceerde stroom genereren als gevolg van de elektromagnetische inductie en elektrostatische inductie tussen hen en de aangrenzende bekrachtigde lijnen. Daarom zijn aardingsschakelaars geschikt voor dergelijke lijnen.

Hoogspanningsaardingsschakelaar wordt gebruikt om kortsluitstroom te sluiten. De aardingsschakelaar met nominale kortsluitstroom moet kunnen sluiten bij elke aangelegde spanning (inclusief de nominale spanning) en elke stroom (inclusief de nominale kortsluitstroom). De nominale kortsluitstroom van de aardingsschakelaar is gelijk aan de nominale piekstroom.

Hoogspanningsaardingsschakelaar in onderstation speelt een belangrijke rol in grote of zware stroomtransformatoren, omdat hierdoor het elektriciteitsnet een consistent spanningsreferentiepunt kan hebben. Anders kan de spanning van plaats tot plaats variëren. Zorg voor de veiligheid van transformatoren en personeel dat elektriciteit gebruikt.
