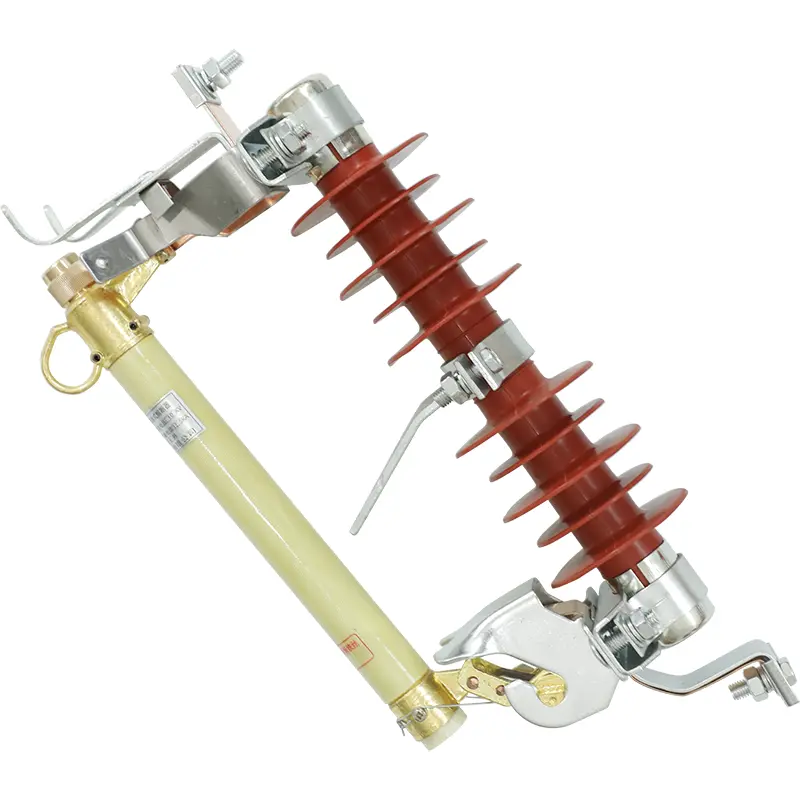

Op een paal gemonteerde hoogspannings-composiet-uitvalzekeringuitsparing met boogonderscheider

De SangaoOp een paal gemonteerde hoogspannings-composiet-uitvalzekeringuitsparing met boogonderscheiderMade in China vertegenwoordigt een belangrijke ontwerpevolutie voor bovengrondse stroomdistributienetwerken. Door gebruik te maken van een hoogmoleculaire composiet buitenmantel in plaats van traditioneel zwaar porselein, biedt deze lichtgewicht maar toch structureel stijve uitsparing absolute immuniteit tegen structurele scheuren, mechanische impactschade en trackingfouten. De ingebouwde boogonderscheider is voorzien van een gespecialiseerde binnenvoering van botvezels die elektrische bogen bij hoge temperaturen actief verstikt binnen milliseconden na het vloeibaar maken van de zekeringelementen, waardoor een zuivere reiniging wordt gegarandeerd zonder het risico te lopen op bijkomende schade aan aangrenzende traversen of faselijnen. Groothandelkopers kiezen voor dit geavanceerde composietsysteem om de overhead voor lijnonderhoud tot een minimum te beperken en componentfouten te elimineren die worden veroorzaakt door aanhoudende elektrische hoogspanningsbogen.

Dubbelwerkende uitzetting en boogdissipatie

Standaard uitschakelschakelaars vertrouwen uitsluitend op zwaartekracht en luchtspleten om middenspanningsfouten op te heffen, wat kan resulteren in aanhoudende vonkontlading onder hoge inductieve belastingen. Deze gespecialiseerde, op een paal gemonteerde hoogspannings-composiet-uitstoot-uitvalzekeringuitsparing met boogonderscheider bevat een speciaal ontworpen boogonderscheider die deze fysieke beperking elimineert. De zekeringhouderbuis herbergt het metalen zekeringelement in een dubbelwandige kamer: een binnenvoering van botvezel omgeven door een weerbestendige schaal van epoxyglasvezel.

Wanneer een overbelasting of kortsluiting foutstromen veroorzaakt, smelt het zekeringselement snel. De intense thermische energie verdampt onmiddellijk het binnenoppervlak van de botvezelvoering, waardoor een hogedrukstoot deïoniserend gas vrijkomt. Deze gasstoot verdrijft met kracht de geïoniseerde lucht uit de bodem van de buis, waardoor de elektrische boog in milliseconden wordt gedoofd. Tegelijkertijd laat het bedieningsmechanisme de bovenste vergrendeling los, waardoor de hele zekeringeenheid naar beneden klapt en uit zijn normale werkpositie valt, waardoor een duidelijke visuele luchtpauze voor nutspersoneel ontstaat.

Technische prestatiespecificaties

Om exacte structurele compatibiliteit tussen bovengrondse middenspanningsvoorzieningen te garanderen, werkt deze op een paal gemonteerde hoogspannings-composiet-uitstoot-uitvalzekeringuitsparing met boogonderscheider strikt binnen deze door de fabriek geverifieerde omgevings- en elektrische limieten:

• Omgevingstemperatuur operationele envelop:-30°C tot +40°C continue blootstelling buitenshuis.

• Hoogtebeoordelingsdrempel:Tot 1000 meter hoogte (aangepaste mechanische aanpassingen zijn vereist voor afstanden groter dan 1000 meter).

• Frequentiebereik AC-voeding:Netwerken van niet minder dan 48 Hz en niet meer dan 52 Hz.

• Tolerantiewaarde voor seismische intensiteit:De maximale structurele seismische intensiteit mag niet groter zijn dan 7 graden.

• Maximaal toegestane windsnelheid:Mag niet sneller zijn dan 35 meter per seconde.

• Primaire applicatieomgeving:Bovengrondse distributiesystemen, elektriciteitsmasten en isolatiekranen voor lijnaftakkingen.

Waar wordt deze gespecialiseerde uitsparing ingezet?

De robuuste composietconstructie en het snelle blusvermogen maken dit beveiligingsapparaat ideaal voor veeleisende industriële omgevingen:

• Door de wind geteisterde overheadfeeders:Geïnstalleerd op blootliggende elektriciteitsmasten waar de windsnelheid 35 meter per seconde nadert, waardoor de mechanische vergrendeling vergrendeld blijft totdat er een fout optreedt.

• Onderstation Riser Polen:Gepositioneerd op het kritieke kruispunt waar bovengrondse distributiedraden overgaan in ondergrondse kabels, waardoor wordt voorkomen dat overstroomfouten de gevoelige ondergrondse isolatie beschadigen.

• Seismisch actieve distributielussen:Het onbreekbare composietpolymeerlichaam absorbeert gemakkelijk mechanische trillingen en structurele bewegingen tot een seismische intensiteit van 7 graden.

Wereldwijde verzendnormen

Overzees transport vereist een robuuste bescherming tegen hoge luchtvochtigheid, zoute lucht en fysieke belasting. Sangao verpakt bulkbestellingen van op een paal gemonteerde hoogspanningscomposiet uitwerpzekeringuitsparing met boogonderscheider in exportconforme houten kisten bekleed met zwaar schokabsorberend materiaal. Elke krat is hermetisch afgesloten om te voorkomen dat vocht de interne boogdovende voeringen aantast, zodat elke unit volledig installatieklaar op uw projectlocatie arriveert.

Veelgestelde vragen

Hoe werkt de boogonderscheider tijdens overbelastingsfouten met lage stroomsterkte in vergelijking met kortsluitingen met hoge stroomsterkte?

Tijdens kortsluiting met hoge stroomsterkte creëert de enorme thermische energie een snelle gasstoot onder hoge druk die de boog onmiddellijk leegmaakt via uitdrijving. Voor overbelastingen bij lage stroom vertrouwt de binnenste botvezelvoering op plaatselijke gasgeneratie om de boogruimte af te koelen en te deïoniseren, waardoor een veilige onderbreking wordt gegarandeerd, zelfs als de stroom nauwelijks boven de smeltdrempel ligt.

Waarom wordt in utiliteitsomgevingen met veel trillingen de voorkeur gegeven aan behuizingen van composietpolymeer boven porselein?

Verglaasd porselein is bros en vatbaar voor microbreuken onder voortdurende fysieke belasting of seismische gebeurtenissen. Onze behuizing van composietpolymeer heeft een hoge elasticiteit en structurele veerkracht, waardoor deze bestand is tegen fysieke schokken, menselijke schade en seismische krachten tot 7 graden zonder structureel falen.

Is er voor deze op een paal gemonteerde hoogspannings-composiet uitwerp-zekeringuitsparing met boogonderscheider speciaal gereedschap nodig voor handmatige bediening van lijnpersoneel?

Nee. Het bovenste bedieningsmechanisme is voorzien van standaard trekhaken die volledig compatibel zijn met conventionele hot-sticks, waardoor lijnwerkers de zekeringeenheid handmatig kunnen openen voor routinematig onderhoud van de apparatuur of lijnisolatie.
