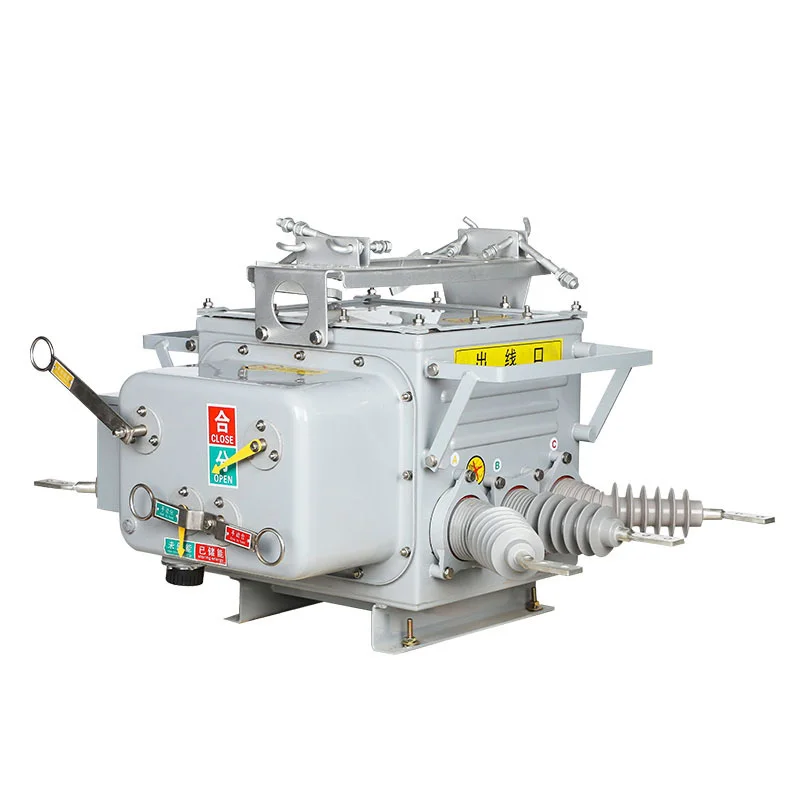

Buitengrens vacuümstroomonderbreker

Sangao duurzame buitengrens vacuümstroomonderbreker (hierna aangeduid als "grensstroomonderbreker") is geschikt voor hoogspanningsschakelaar buiten met driefasige AC 50Hz en nominale spanning van 33kV en lager. De stroomonderbreker is uitgerust met vacuümboogd blikkende kamer, stroomtransformator, nul sequentie stroomtransformator, enz. De stroomonderbreker heeft externe managementmodus, beschermingsfunctie voor bescherming en communicatiefunctie. Het kan op betrouwbare wijze beoordelen en detecteren van substanties, industriële en mijnbouwbedrijven en stedelijke en landelijke machtsnetten met het oog op controle en bescherming. Speciaal geschikt voor frequente werking van grond- en stadsniveau milliampere niveau nul sequentietroom en fase tot fasefout kortsluitstroom, het bereiken van automatische eliminatie van eenfase-aardingsfouten en fase tot fase van fase kortsluitfouten.

De buitengrens vacuümstroomonderbreker onderbreekt de boog in de vacuümmodus en maakt gebruik van SF6 -gasisolatie. De doos hanteert geavanceerde geïmporteerde gasafdichting, explosiebestendige en isolatiestructuurtechnologie, met uitstekende algemene afdichtingsprestaties. De afdichtingsprestaties van import- en exportleidingen zijn ook verbeterd en de algehele afdichtingsprestaties zijn goed. De SF6 -gas gevuld binnen mag niet lekken of worden beïnvloed door de externe omgeving. Het veerbedieningsmechanisme is geminiaturiseerd en de prestaties ervan zijn geoptimaliseerd. Het aannemen van hoofdketentransmissie en meerfasen transportsysteem, met lage weerstand en lage temperatuurstijging. De betrouwbaarheid en stabiliteit zijn superieur aan traditionele veermechanismen.

Dit product is geïnstalleerd op de verantwoordelijkheidsgrens van overheadverdelingslijnen. De voorkant van de inkomende lijn van de gebruiker elimineert automatisch eenfase-aardingsfouten en fase tot fase van kortsluitfouten in het systeem van de gebruiker, waardoor de verspreiding van fouten in de wereld van de gebruiker naar de belangrijkste transmissielijn wordt vermeden, waardoor de elektrische veiligheid van niet-defecte gebruikers wordt gewaarborgd en de elektrische betrouwbaarheid wordt verbeterd. Als de fout permanent is en het achteruitgang van de onderstation mislukt, zal het ongeval op de site van de gemiddelde spanningsgebruiker ertoe leiden dat de gehele hoofdlijn van de distributie wordt afgesneden. Dit gemeenschappelijke transmissie -ongeval in het elektriciteitsnet zal aanzienlijke verliezen voor de samenleving veroorzaken.

Omgevingsconditie

(1) Luchttemperatuur van de omgeving: -40 ℃ ~+40 ℃; De dagelijkse temperatuurverandering is niet groter dan 25 ℃; Volgens de eigenschappen van SF6 -gas, wanneer de omgevingstemperatuur -40 ℃ is en de druk in de tank 0,05 mPa is, bevindt SF6 zich nog in een gasvormige toestand om de normale werking van het product te waarborgen. Wanneer de omgevingstemperatuur -40 ℃ is en de meterdruk 0,05 mPa is, is het vloeibaarheidspunt van SF6 -55 ℃; Wanneer de meterdruk nul is, zal het SF6 -vloeibaarmakingspunt niet hoger zijn dan -60 ℃.

(2) windsnelheid van maximaal 35 m/s;

(3) Een plaats zonder ontvlambaarheid, explosiegevaar, sterke chemische corrosiviteit (zoals verschillende zuren, alkalis of rook) en sterke trillingen.

(4) hoogte: ≤ 1000m;

(5) Dekkingsdikte: 10 mm;

(6) Luchtvervuilingsniveau: niveau 4;

(7) Seismische intensiteit: ≤ 7 graden;

(8) Neutrale punt van de aardingsmethode in het vermogensnet: het neutrale punt is niet geaard, het is geaard door een boogonderdrukkingsspoel en het nulpunt is geaard door lage weerstand.
