Is er een verschil tussen de aardingsschakelaar en de switch van de aarding?

2025-08-27

Zhejiang Sangao Electric Co., Ltd., een pionier in de sector Power Transmission and Distribution van China, is gespecialiseerd in hoogspanningsoplossingen met geïntegreerde R&D, ontwerp en productie. OnsAardingsschakelaarsworden ontworpen om overeen te komen met de diëlektrische isolatie en foutenstroomcapaciteit van bijbehorende disconnectoren, terwijl de veiligheid in onderstations en transmissielijnen wordt gewaarborgd. Dit artikel verduidelijkt het technische onderscheid tussen aardingsschakelaars en aardingsmesschakelaars, wat de toonaangevende specificaties van Sangao benadrukt.

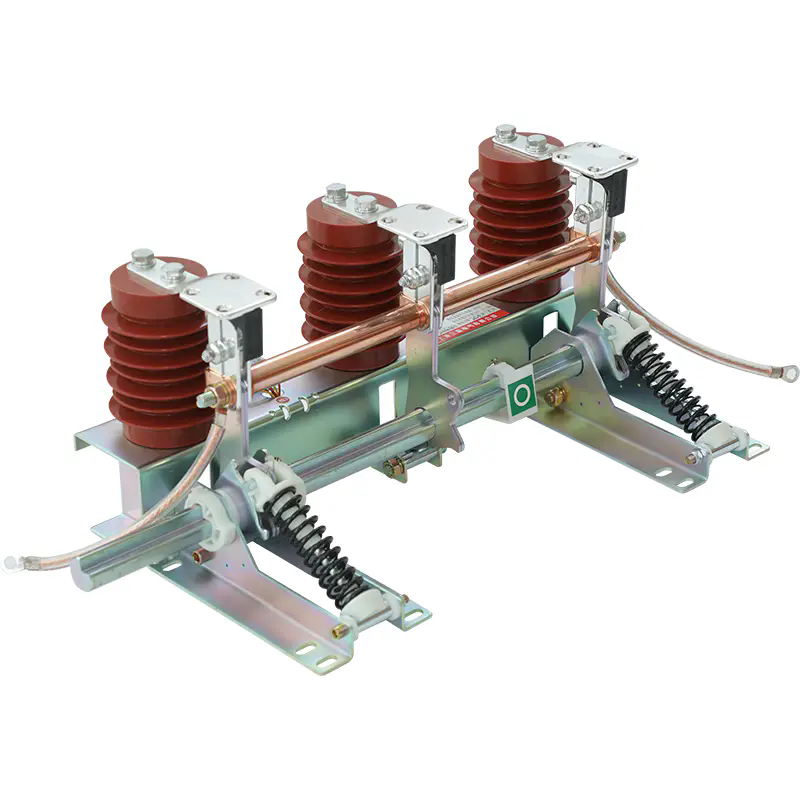

Earthing Switch

Kernverschillen worden uitgelegd

Aardingsschakelaar: Een robuust systeem voor het aarden van de technische circuits, ontworpen om elektrostatische/elektromagnetische inductiestromen te hanteren. Meestal verbonden met ontkoppers om live werking te voorkomen.

Aardingsmesschakelaar: een subtype dat een zichtbaar mesmechanisme benadrukt. Richt zich op handmatige werking voor gelokaliseerde aarding, gebruikelijk in toepassingen met een lagere spanning.

Belangrijke functionele contrasten

Functie	Aardingsschakelaar	Aardingsmesschakelaar
Spanningsbereik	72,5 kV - 550 kV	≤ 36 kV
Huidige afhandeling	Kortsluiting tot 63 ka	≤ 25 de
Werking	Gemotoriseerd/op afstand met interlock -systemen	Handmatig hendelmechanisme
Integratie	Geïntegreerd met ontkoppers	Op zichzelf staand of op paneel gemonteerd
Normen van normen	IEC 62271-102, GB/T 11022	IEC 60947-3

Sangao Earning Switch Productspecificaties

Prestatieparameters

Diëlektrische sterkte: 230 kV stroomfrequentie bestand tegen spanning (1 min)

Korte tijdstroom: 63 ka gedurende 3 seconden

Inductieve stroomomschakeling: 2,5 ka (elektromagnetisch), 1,25 ka (elektrostatisch)

Mechanisch leven: 10.000 operaties

Geschiktheid van de omgeving: -40 ° C tot +55 ° C; 95% vochtigheid

Ontwerp voordelen

Interlock -systeem: voorkomt sluiting op live circuits via mechanische/elektrische waarborgen.

Modulaire constructie: compatibel met ontkoppers voor uniforme onderstation lay -outs.

Corrosieweerstand: met epoxy gecoate blades + roestvrijstalen staven.

Lijn-switching capaciteit: isolaten geïnduceerde stromen in parallelle transmissielijnen.
