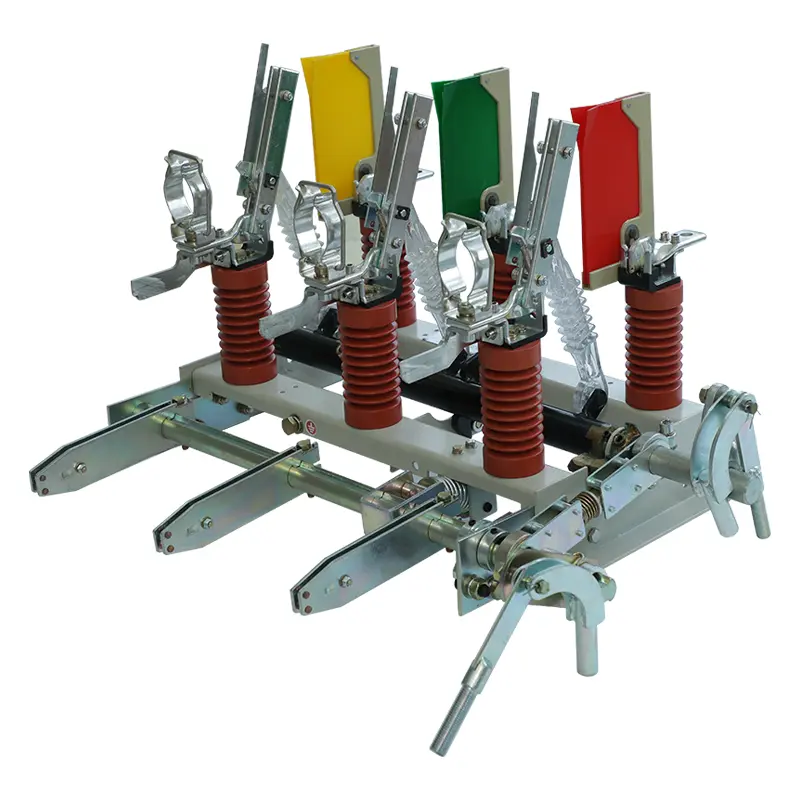

12kV/24kV milieuvriendelijke luchtgeïsoleerde vacuümlastonderbrekingsschakelaar

SanGao Electric richt zich op een praktische combinatie van robuuste constructie, betrouwbare boogonderbreking en veilige, eenvoudige bediening. De luchtlastonderbreker is ontworpen voor binnen- en buitendistributienetwerken op middenspanning, doorgaans in het bereik van 12 kV–24 kV. Hij wordt gebruikt om belastingsstromen te maken en te breken en een duidelijk gedefinieerd isolatiepunt te bieden tijdens inspectie en onderhoud. De 12 kV/24 kV milieuvriendelijke luchtgeïsoleerde vacuüm lastonderbreker gebruikt lucht als isolatie- en vlamboogdovend medium, waardoor er geen SF₆-gas of isolatieolie nodig is. Dit luchtgeïsoleerde ontwerp vereenvoudigt de bediening en het onderhoud en vermijdt tegelijkertijd de zorgen over hantering en lekkage die gepaard gaan met op SF₆ gebaseerde oplossingen. Met een praktische mechanische structuur en een op veiligheid gericht bedieningsmechanisme biedt SanGao's Air Load Break Switch een betrouwbare schakeloplossing voor moderne middenspanningsdistributiesystemen.

Stuur onderzoek

Productomschrijving

De 12 kV/24 kV milieuvriendelijke luchtgeïsoleerde vacuümlastscheidingsschakelaar is ontworpen voor middenspanningsstroomdistributiesystemen die betrouwbare belastingschakeling, elektrische isolatie en milieuverantwoorde isolatietechnologie vereisen.

Deze schakelaar is ontwikkeld door Zhejiang SanGao Electric Co., Ltd. en combineert luchtisolatie, technologie voor vacuümboogonderbreking, mechanische vergrendeling en een eenvoudige bedieningsstructuur. Het is geschikt voor middenspanningsdistributietoepassingen binnen en buiten in nutsvoorzieningen, hernieuwbare energie, industriële faciliteiten en infrastructuurprojecten.

Wat is een 12kV/24kV luchtgeïsoleerde vacuümlastscheidingsschakelaar?

Lastscheidingsschakelaars worden gebruikt om circuits te maken en te verbreken onder gespecificeerde belastingsomstandigheden en bieden een isolatiepositie die duidelijk de status aangeeft voor onderhoud en systeembewerkingen.

Belangrijkste kenmerken:

Lagere kosten: Luchtgeïsoleerde lastscheidingsschakelaars zijn zuiniger dan gasgeïsoleerde apparatuur.

Eenvoudig ontwerp: ze bevatten minder gespecialiseerde componenten en zijn over het algemeen eenvoudiger te installeren en te onderhouden.

Zichtbaarheid en toegankelijkheid: Luchtisolatie vergemakkelijkt visuele inspectie en onderhoud.

Betrouwbaar schakelen: Zeer geschikt voor routinematig schakelen van belastingen, isolatie en lijndoorsneden.

Geen SF6-gasverwerking: vermijdt de milieu- en regelgevingsproblemen die gepaard gaan met gasgeïsoleerde apparatuur.

Flexibele implementatie: Op grote schaal gebruikt in compacte onderstations, industriële faciliteiten en openbare distributienetwerken.

Technische kenmerken

Item	Beschrijving
Product	12kV/24kV milieuvriendelijke luchtgeïsoleerde vacuümlastonderbrekingsschakelaar
Spanningsklasse	12 kV / 24 kV
Sollicitatie	Stroomverdeling op middenspanning
Isolatie medium	Lucht
Boogonderbreking	Vacuüm
Isolerend gas	Geen SF₆
Isolerende olie	Geen
Installatie	Binnen-/buitenconfiguraties afhankelijk van model
Operatie	Handmatig/mechanisch bedieningsmechanisme volgens configuratie
Veiligheid	Mechanische vergrendeling en AAN/UIT-indicatie
Sollicitatie	Nuts-, industriële, duurzame energie- en infrastructuurenergiesystemen

Specifieke nominale stroom, kortsluitvastheid, bedieningsmechanisme, afmetingen en andere elektrische parameters moeten worden bevestigd volgens het geselecteerde model en het technische gegevensblad.

Hoe werkt een luchtgeïsoleerde vacuümlastscheidingsschakelaar?

1. Normale werking:Onder normale bedrijfsomstandigheden onderhoudt de schakelaar de elektrische verbinding tussen de inkomende en uitgaande circuits.

2. Belastingschakeling:Wanneer het circuit onder bepaalde belastingsomstandigheden moet worden losgekoppeld, zorgt het bedieningsmechanisme ervoor dat de schakelcontacten worden geopend.

3. Uitsterven van vacuümbogen:De vacuümonderbreker biedt een gecontroleerde omgeving voor het doven van de boog die ontstaat wanneer de contacten scheiden.

4. Isolatie en onderhoud:Nadat de schakelhandeling is voltooid, helpen de isolatiepositie en mechanische vergrendelingsvoorzieningen de operators veiliger omstandigheden voor onderhoud te creëren.

AIS LBS versus GIS versus vacuümschakelaar

Item	Luchtgeïsoleerde lastscheidingsschakelaar (AIS LBS)	Gasgeïsoleerde schakelapparatuur (GIS)	Vacuümschakelaar
Isolatie medium	Lucht	Isolatiegas, gewoonlijk SF6 of alternatief gas	Vacuüm voor boogonderbreking
Kosten	Laag tot gemiddeld	Hoog	Medium
Voetafdruk	Groter	Kleinste	Medium
Onderhoud	Lagere, eenvoudige structuur	Hoger, vereist gespecialiseerde behandeling	Laag tot gemiddeld
Betrouwbaarheid	Hoge, volwassen technologie	Zeer hoog, geschikt voor zware omstandigheden	Zeer hoog, vooral bij frequent gebruik
Milieu-impact	Goed, geen zorgen over gaslekken	Afhankelijk van gassoort; SF6 heeft zorgen over het milieu	Zeer goed, geen broeikasgasprobleem
Visuele inspectie	Eenvoudig	Beperkt	Gematigd
Typische toepassingen	Distributienetwerken, industriële onderstations, locaties met voldoende ruimte	Stedelijke ondergrondse substations, offshore-platforms, zeer compacte locaties	Middenspanningstoepassingen met veelvuldig schakelen en lange levensduur
Belangrijkste voordelen	Lage kosten, eenvoudig, gemakkelijk te onderhouden	Compact, afgedicht, sterke omgevingsbestendigheid	Uitstekende boogdoving, lange elektrische levensduur
Belangrijkste beperkingen	Vereist meer ruimte	Duurder en complexer onderhoud	Geen directe vervanging voor elke lastonderbrekingstoepassing

Veelgestelde vragen

Welke spanningsniveaus zijn beschikbaar voor deze Air Load Break Switch?

Dit product is ontworpen voor middenspanningstoepassingen van 12 kV en 24 kV. De exacte nominale spanning en elektrische parameters moeten worden bevestigd volgens het geselecteerde model.

Maakt de schakelaar gebruik van SF₆-gas?

Nee. De milieuvriendelijke luchtgeïsoleerde vacuümlastscheidingsschakelaar van 12 kV/24 kV is ontworpen zonder SF₆-gas. Lucht wordt gebruikt als isolatiemedium, terwijl vacuümtechnologie wordt gebruikt voor boogonderbreking.

Wordt er isolatieolie gebruikt?

Nee. De luchtgeïsoleerde configuratie vereist geen isolatieolie als primair isolatiemedium.

Kan het buiten gebruikt worden?

Afhankelijk van het productontwerp kunnen buitenconfiguraties beschikbaar zijn. Het daadwerkelijke model moet worden geselecteerd op basis van de vereiste behuizing, IP-bescherming, omgevingsomstandigheden en installatieomgeving.

Heeft de schakelaar een mechanisch vergrendelingssysteem?

Ja. Het schakelmechanisme is voorzien van mechanische vergrendelingsfuncties die zijn ontworpen om onjuiste bediening te verminderen en de operationele veiligheid te verbeteren.

Kan SanGao OEM- of ODM-diensten leveren?

Ja. SanGao levert OEM- en ODM-diensten en kan aangepaste vereisten evalueren op basis van projectspecificaties en technische tekeningen.

Kan SanGao installatiehandleidingen verstrekken?

Ja. Professionele installatiehandleidingen en technische documenten kunnen worden geleverd volgens klant- en projectvereisten.

Wat is de typische levertijd?

Voor standaardproducten bedraagt de aangegeven levertijd doorgaans ongeveer 3-5 dagen vóór verzending, afhankelijk van de bestelhoeveelheid en configuratie. Op maat gemaakte producten kunnen extra productietijd vereisen.

Is SanGao een fabrikant of handelsmaatschappij?

SanGao is een professionele fabrikant die gespecialiseerd is in hoogspanningsapparatuur voor de transmissie en distributie van elektriciteit, met mogelijkheden op het gebied van R&D, ontwerp, productie, testen en verkoop.
